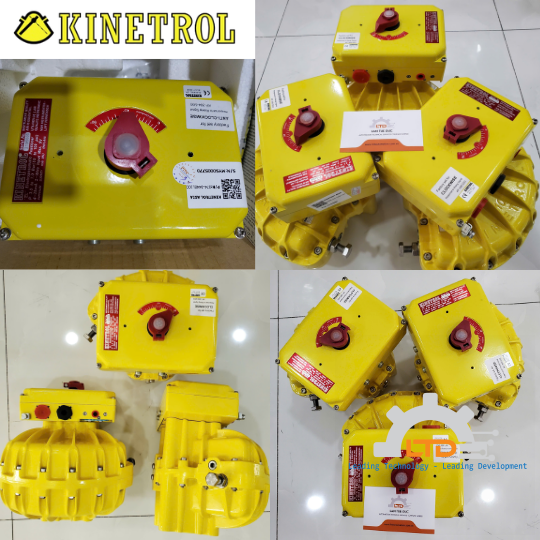

102-700EL1000 KINETROL - UK, Bộ điều khiển 102-700EL1000 KINETROL - UK Việt Nam, LTĐ Đại lý phân phối KINETROL - UK tại VietNam

Bộ định vị điện khí nén EL 4-20mA của Kinetrol sử dụng van servo tỷ lệ công suất thấp độc đáo để điều khiển vị trí của bộ truyền động một phần tư vòng. Nó cung cấp khả năng điều khiển nhanh, mượt và chính xác từ mạch kỹ thuật số và van servo tỷ lệ. Hiệu chuẩn đơn giản cho phép thiết lập tại hiện trường nhanh chóng và dễ dàng. Tìm hiểu thêm trong PDF.

Bộ vi xử lý trong mạch vị trí 4-20mA cấp nguồn vòng lặp đọc tín hiệu qua một kênh của bộ chuyển đổi AD 12 bit, đọc điện áp vị trí từ biến trở phản hồi qua kênh thứ hai của bộ chuyển đổi AD và so sánh hai tín hiệu. Nếu phát hiện vị trí khác với vị trí mà tín hiệu yêu cầu, bộ vi xử lý sẽ thay đổi đầu ra tới van servo để điều khiển bộ truyền động theo hướng cần thiết để đạt đến đúng vị trí. Khi bộ truyền động di chuyển, điện áp biến trở phản hồi thay đổi và bộ vi xử lý liên tục tính toán các điều chỉnh cần thiết cho van servo để dẫn bộ truyền động vào đúng vị trí. Bộ vi xử lý được lập trình bằng thuật toán tinh vi nhưng nhỏ gọn cho phép điều chỉnh van động quan trọng này một cách chính xác. Đến lượt nó, điều này mang lại kết quả tối ưu với bất kỳ sự kết hợp bộ truyền động/tải nào - chậm hay nhanh, ma sát thấp hay cao, quán tính thấp hay cao. Tất cả đều có thể được tối ưu hóa bằng cách điều chỉnh các thông số PGAIN và DAMP thông qua các nút nhấn mạch định vị.

Bộ định vị EL có thể được lắp trực tiếp trên các mẫu bộ truyền động Kinetrol tiêu chuẩn từ 05 đến 15, cả tác động kép và hồi lưu lò xo, tạo thành một cụm không có đường ống, dây điện hoặc kết nối cơ học bên ngoài và khả năng điều khiển không có độ rơ tốt nhất. Bộ lắp có sẵn cho các bộ truyền động mẫu 16,18, 21, 30 và 60. Ngoài ra, các phiên bản rời rạc lắp trên bất kỳ bộ truyền động nào thông qua ổ đĩa VDI/VDE 3845 NAMUR hoặc Kinetrol male square, với giá đỡ lắp. Các bộ điều chỉnh đặc biệt cho xi lanh tuyến tính cũng có sẵn - hãy tham khảo Kinetrol để biết chi tiết. Sự chấp thuận của EL Positioner ATEX bao gồm việc lắp phiên bản đặc biệt của màn hình hiển thị cao Clear Cone phổ biến
