ALMAG SS – GIẢI PHÁP ĐO LƯU LƯỢNG HỖ TRỢ GIÁM SÁT BTU POWER DATA CENTER

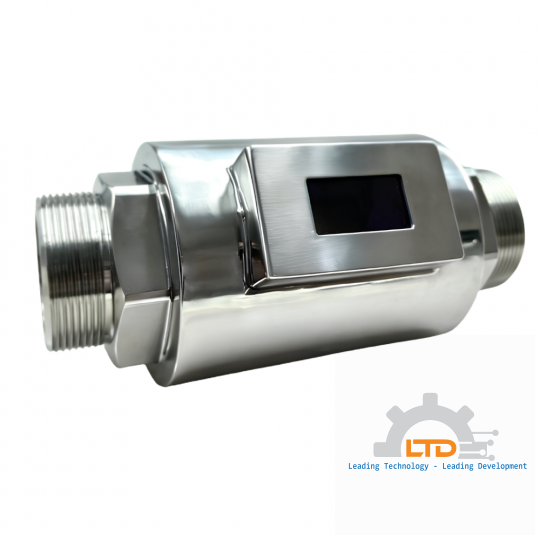

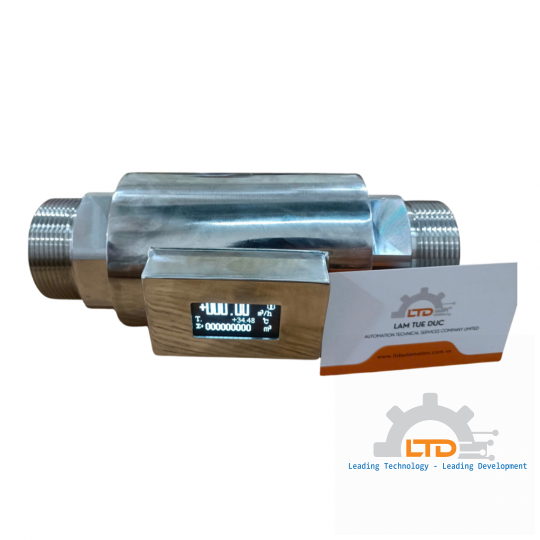

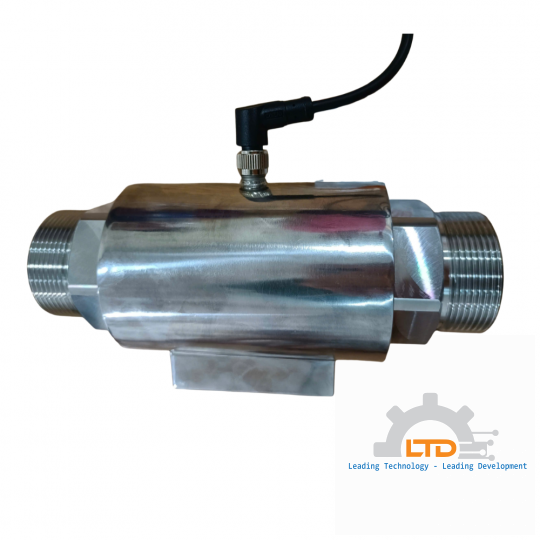

Đồng hồ đo lưu lượng điện từ ALMAG SS của SmartMeasurement là thiết bị đo lưu lượng nhỏ gọn, hỗ trợ đo lưu lượng chất lỏng dẫn điện, có tùy chọn đo nhiệt độ PT1000. Đây là thành phần quan trọng hỗ trợ xây dựng hệ thống giám sát Cooling System và tính toán BTU Power cho Data Center.

Hotline Tư Vấn: 0914 237 179

Tích hợp cảm biến và bộ chuyển đổi trong cùng một cụm thép không gỉ. Hỗ trợ tùy chọn ngõ ra xung, 4–20 mA, RS485 và cảm biến PT1000, cung cấp dữ liệu đầu vào cho hệ thống giám sát BTU.

TẦM QUAN TRỌNG CỦA BTU POWER TRONG DATA CENTER COOLING SYSTEM

Trong trung tâm dữ liệu (Data Center), khi mật độ tính toán tăng cao, việc theo dõi lưu lượng nước làm mát và sự thay đổi nhiệt độ giữa đường cấp và đường hồi giúp đánh giá khả năng tải nhiệt, phân phối công suất làm mát và hiệu quả sử dụng năng lượng.

BTU power là chỉ số biểu thị tốc độ truyền tải nhiệt (thường tính bằng BTU/h). Để xác định công suất nhiệt của một vòng tuần hoàn nước, hệ thống cần dữ liệu lưu lượng và chênh lệch nhiệt độ. Cần lưu ý: ALMAG SS là đồng hồ đo lưu lượng, không phải thiết bị đo BTU hoàn chỉnh. Để tính BTU power, cần kết hợp dữ liệu chênh lệch nhiệt độ và bộ tính toán công suất nhiệt (PLC/BMS).

Nội dung chính

1. Giám sát hệ thống Cooling
2. Nguyên lý tính BTU Power
3. Thông số kỹ thuật ALMAG SS
4. Ứng dụng thực tế
5. Câu Hỏi Thường Gặp (FAQ)

1. ALMAG SS Hỗ Trợ Giám Sát Hệ Thống Cooling Như Thế Nào?

💧 Đo Lưu Lượng Nước Làm Mát

Sử dụng nguyên lý điện từ để đo lưu lượng, không có bộ phận cơ khí cản dòng chảy. ALMAG SS có các size DN32, DN40, DN50 phù hợp đo từng nhánh riêng biệt.

🌡️ Hỗ Trợ Đo Nhiệt Độ PT1000

Tùy chọn cảm biến PT1000 độ phân giải 0,1°C bổ sung dữ liệu nhiệt độ. (Lưu ý: Để tính BTU, hệ thống cần đủ nhiệt độ cấp và hồi).

📡 Truyền Dữ Liệu Tích Hợp BMS/DCIM

Hỗ trợ tùy chọn ngõ ra xung, 4–20 mA, RS485. Dữ liệu được đưa vào PLC, BMS hoặc phần mềm DCIM để tính toán các chỉ số năng lượng vận hành.

2. Nguyên Lý Tính BTU Power

Công suất nhiệt truyền tải qua dòng nước phụ thuộc vào lưu lượng, nhiệt dung riêng và chênh lệch nhiệt độ giữa đầu ra và đầu vào.

Công thức tổng quát: Q = m × c × ΔT

- Q: Công suất nhiệt (kW)

- m: Lưu lượng khối lượng (kg/s)

- c: Nhiệt dung riêng (kJ/(kg·K))

- ΔT: Chênh lệch nhiệt độ cấp/hồi (°C)

Sau khi tính được công suất nhiệt bằng kW, quy đổi sang BTU/h: 1 kW ≈ 3412.14 BTU/h.

Ví dụ minh họa: Lưu lượng 20 m³/h, chênh lệch nhiệt độ 6°C.
Công suất nhiệt gần đúng ≈ 1.163 × 20 × 6 = 139.56 kW.
Quy đổi sang BTU/h ≈ 139.56 × 3412.14 ≈ 476,000 BTU/h.

3. Thông Số Kỹ Thuật ALMAG SS

Nguồn: Datasheet ALMAG SS Series. Yêu cầu độ dẫn điện của lưu chất >10 μS/cm. Cần xác nhận vật liệu và áp suất trước khi chọn.

Thông số	Giá trị theo datasheet
Nhà sản xuất / Dòng sản phẩm	SmartMeasurement / ALMAG SS Series
Kích thước danh nghĩa	DN32, DN40, DN50
Dải vận tốc đo	0,01 – 10 m/s
Độ chính xác	±0,5% giá trị đo (v > 0,6m/s) ; ±3 mm/s (v ≤ 0,6m/s)
Tùy chọn đo nhiệt độ	Cảm biến PT1000 (Độ phân giải 0,1°C)
Nhiệt độ / Áp suất làm việc	Tối đa 80°C / 1,0 MPa hoặc 1,6 MPa tùy cấu hình
Vật liệu cấu tạo	Vỏ 304 SS, Lót PEEK/PTFE, Điện cực 316L (hoặc Titanium/Hastelloy)
Ngõ ra & Kết nối	Xung, 4–20 mA, RS485 / Nối ren, Tri-clamp

4. Ứng Dụng Thực Tiễn Trong Data Center

Giám sát vòng nước làm mát: Xác định tình trạng tuần hoàn nước và cung cấp đầu vào tính toán tải nhiệt qua từng đường ống nhánh.
Theo dõi hệ thống chiller: Đo lưu lượng qua chiller kết hợp nhiệt độ vào/ra giúp xác định công suất nhiệt thiết bị đang xử lý.
Phân tích phân phối tải Data Center: Hỗ trợ đội ngũ vận hành phân tích sự phân phối nước giữa các khu vực hạ tầng máy chủ và phát hiện bất thường.
Air Chill / Air Chiller: Sử dụng để đo lưu lượng trong các mạch nước lạnh (Lưu ý: Thiết bị không trực tiếp đo lưu lượng gió/không khí).

5. Câu Hỏi Thường Gặp (FAQ)

1. BTU power trong Data Center là gì?

BTU power là cách biểu thị công suất nhiệt theo đơn vị BTU/h. Nó thể hiện tốc độ nhiệt được nước làm mát hấp thụ từ thiết bị máy chủ và vận chuyển qua vòng tuần hoàn làm mát.

2. ALMAG SS có trực tiếp đo BTU power không?

Không. ALMAG SS là đồng hồ đo lưu lượng điện từ, có tùy chọn đo nhiệt độ tại 1 điểm. Để tính BTU power, hệ thống cần bộ tính toán (như PLC/BMS) xử lý dữ liệu lưu lượng và chênh lệch nhiệt độ 2 đầu cấp/hồi.

3. ALMAG SS có phù hợp với nước làm mát có độ dẫn điện thấp không?

Thiết bị đo điện từ yêu cầu độ dẫn điện của lưu chất >10 μS/cm. Nếu sử dụng nước cất hoặc nước siêu tinh khiết có độ dẫn điện quá thấp, thiết bị này sẽ không đo được.

4. Có thể kết nối ALMAG SS với hệ thống DCIM không?

ALMAG SS hỗ trợ RS485 và 4-20mA. Hoàn toàn có thể tích hợp vào hệ thống Quản lý hạ tầng trung tâm dữ liệu (DCIM) hoặc BMS nếu tương thích về giao thức truyền thông.

5. Nên mua thiết bị ở đâu và đơn vị nào hỗ trợ kỹ thuật?

Nên mua từ nhà cung cấp có chuyên môn tư vấn thiết bị đo lường tự động hóa. Quý khách có thể liên hệ LTD Automation để trao đổi yêu cầu, lựa chọn kích thước DN phù hợp và xác nhận chính sách hỗ trợ.

6. Cần chuẩn bị thông tin gì để yêu cầu tư vấn báo giá?

Khách hàng nên chuẩn bị: Lưu lượng (Min/Max), kích thước đường ống (DN32/40/50), độ dẫn điện của nước, áp suất/nhiệt độ làm việc, yêu cầu kết nối PLC/BMS, và có cần tích hợp PT1000 hay không.

Liên Hệ Tư Vấn Giải Pháp Đo Lưu Lượng Cooling System

Khi triển khai giải pháp giám sát BTU power, việc lựa chọn thiết bị đo lưu lượng cần đồng bộ với phương án đo nhiệt độ và hệ thống thu thập dữ liệu. Liên hệ LTD Automation để được hỗ trợ lựa chọn cấu hình ALMAG SS tối ưu nhất.

Hotline Hỗ Trợ: 0914 237 179 Website: ltdautomation.com.vn

☰
