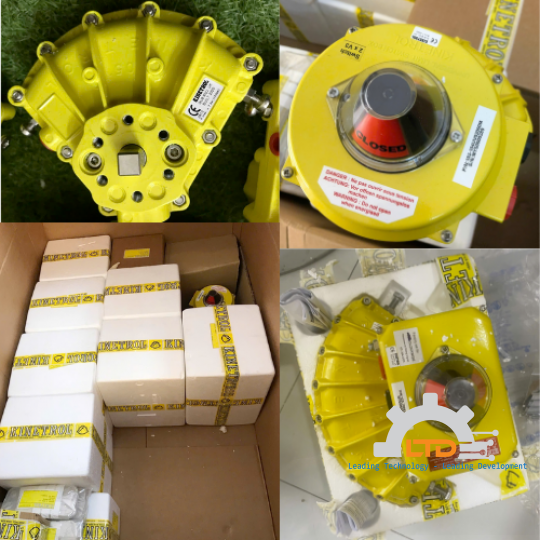

Bộ truyền động van 074-070EL1000, Kinetrol 074-070EL1000, Đại lý Kinetrol Việt Nam

074-070EL1000 là một bộ định vị điện – khí (electropneumatic positioner) thuộc dòng Model 07 EL Positioner của Kinetrol, thường lắp kèm với actuator để điều khiển chính xác vị trí van trong hệ thống tự động hóa.

Đặc điểm nổi bật

• Điều khiển liên tục và chính xác vị trí van

• Tích hợp vi xử lý để so sánh tín hiệu đặt và vị trí thực tế

• Hoạt động theo nguyên lý servo khí nén → phản hồi nhanh và ổn định

• Không cần nguồn điện riêng (loop-powered từ tín hiệu 4–20 mA)

• Có thể tích hợp:

  • Feedback góc (angle retransmit)

  • Công tắc hành trình (limit switch)

• Dễ cài đặt, hiệu chỉnh bằng nút và LED

hông số kỹ thuật chính

• Tín hiệu điều khiển: 4–20 mA

• Áp suất khí cấp: 3.5 – 7 bar

• Nhiệt độ làm việc: -20°C → +70°C

• Độ lặp lại (repeatability): < 0.7%

• Độ nhạy: < 0.1 mA

• Lưu lượng khí: ~93 L/min @ 5.5 bar

• Chuẩn bảo vệ: IP65 / NEMA 4X

Nguyên lý hoạt động

1. Nhận tín hiệu 4–20 mA (từ PLC/DCS)

2. So sánh với vị trí thực tế của actuator

3. Điều chỉnh van servo khí

4. Đưa actuator đến đúng vị trí yêu cầu

Ứng dụng thực tế

• Điều khiển van bi, van bướm

• Hệ thống nước, hơi, dầu khí

• Nhà máy điện, hóa chất, thực phẩm

• Các hệ thống cần điều khiển tuyến tính (modulating control
