Đo nhiệt độ cao tối ưu cho hệ thống lò luyện thép công nghiệp

1. Thách thức trong môi trường lò luyện thép

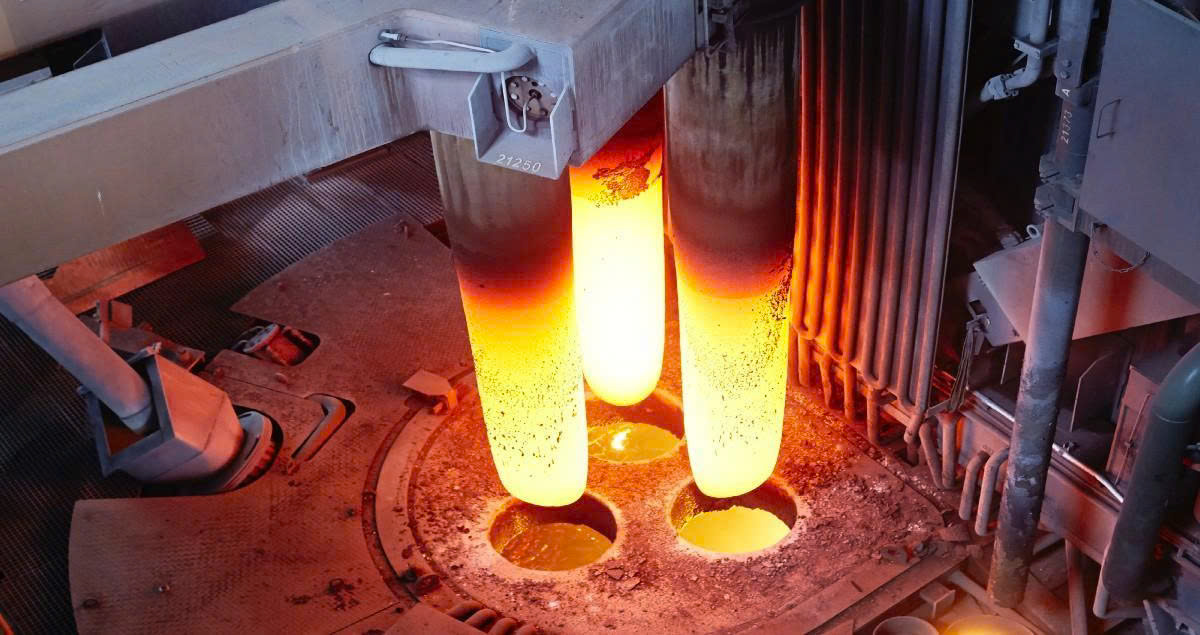

Trong ngành luyện kim, đặc biệt là tại các khu vực lò luyện như lò hồ quang điện (EAF), lò tinh luyện (LF), và lò thổi (BOF), việc đo lường nhiệt độ chính xác đóng vai trò quyết định đến chất lượng mẻ thép, tối ưu hóa năng lượng tiêu thụ và bảo vệ tuổi thọ lớp lót gạch chịu lửa. Tuy nhiên, đây là một trong những môi trường hoạt động khắc nghiệt nhất trong công nghiệp:

• Nhiệt độ cực cao: Tiến trình luyện kim yêu cầu mức nhiệt dao động liên tục từ 1500°C đến hơn 1800°C.
• Tác động cơ học và hóa học mạnh: Sự ăn mòn khốc liệt từ xỉ lò, hiện tượng kim loại lỏng bắn tóe, nồng độ bụi mật độ cao và các khí thải ăn mòn dòng chảy.
• Nhiễu điện từ trường: Đặc biệt nghiêm trọng tại các dòng lò hồ quang điện (EAF) do dòng điện phóng đại công suất lớn.

Để giải quyết triệt để bài toán này, giải pháp tối ưu hiện nay là sự kết hợp đồng bộ giữa Đo lường tiếp xúc trực tiếp (Cặp nhiệt điện chuyên dụng) và Đo lường không tiếp xúc (Thiết bị quang học hồng ngoại).

2. Chi tiết giải pháp kỹ thuật chuyên biệt

Giải pháp 1: Đo gián đoạn bằng Cặp nhiệt điện nhúng (Tiêu chuẩn cho thép lỏng)

Để kiểm tra trực tiếp cấu trúc nhiệt độ của thép lỏng trước khi tiến hành rót khuôn hoặc trong các giai đoạn tinh luyện then chốt, phương pháp nhúng trực tiếp vẫn là tiêu chuẩn vàng về độ chính xác.

• Thiết bị sử dụng: Cặp nhiệt điện cao cấp chuyên dụng loại B (Pt-Rh 30% / Pt-Rh 6%) hoặc loại S/R (Pt-Rh 10%-13% / Pt) với giới hạn đo danh định lên tới 1700°C - 1800°C.
• Cấu tạo bảo vệ: Đầu đo cảm biến được bọc bảo vệ bằng ống sứ chịu nhiệt cao cấp (Al_2O_3 tinh khiết hoặc Silicon Carbide SiC) kết hợp lớp ống giấy chịu nhiệt bảo vệ dùng một lần (Splash-proof) nhằm mục đích chống sốc nhiệt và ngăn xỉ bám dính.
• Ứng dụng: Đo kiểm tra nhanh lấy giá trị đỉnh (Peak) thông qua hệ thống thanh đo nhúng (Lance) tự động hoặc cơ cấu cầm tay an toàn.

Giải pháp 2: Đo liên tục bằng Cảm biến hồng ngoại & Camera nhiệt

Phương pháp này khắc phục hoàn toàn nhược điểm bị hao mòn cơ học, cho phép hệ thống giám sát vận hành liên tục 24/7.

• Giám sát dòng chảy thép lỏng (Spout/Tapping): Sử dụng thiết bị cảm biến đo nhiệt độ hồng ngoại tỷ lệ (Ratio / Two-color Pyrometer). Bằng cách đo đồng thời tại hai bước sóng khác nhau, thiết bị triệt tiêu được sai số do khói bụi, hơi nước và sự thay đổi độ phát xạ (ε) của bề mặt thép lỏng.
• Giám sát nhiệt độ vỏ lò (Ngăn ngừa rủi ro bục lò): Lắp đặt hệ thống Camera nhiệt (Thermal Imaging Camera) quét phổ rộng liên tục bề mặt ngoài lò luyện. Hệ thống tự động nhận diện các "điểm nóng" (Hotspots) bất thường khi lớp gạch chịu lửa phía trong bị mòn mỏng, đưa ra cảnh báo sớm để ngăn ngừa sự cố tràn thép nghiêm trọng.

3. Sơ đồ kiến trúc hệ thống giám sát

4. Lợi ích mang lại của giải pháp

5. Kết luận & Khuyến nghị

Đối với ứng dụng đặc thù như lò luyện thép, một giải pháp tích hợp hỗn hợp (Hybrid) giữa cặp nhiệt điện loại B (đo trực tiếp lõi thép lỏng) và camera nhiệt/cảm biến tỷ lệ (giám sát bề mặt vỏ và dòng chảy) là phương án kỹ thuật toàn diện nhất. Giải pháp này đảm bảo tính chính xác, liên tục và an toàn tối đa cho dây chuyền sản xuất của nhà máy.
