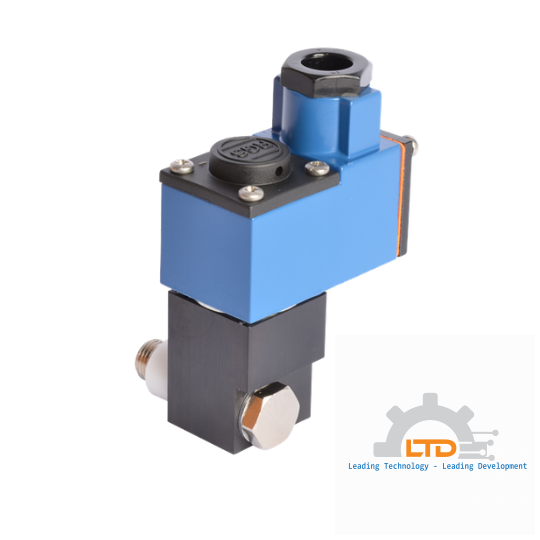

E13A-B - 1/4", BSP, Banjo Mount, 3/2, 1/4" BSP Mains Air Connection, 1/8" BSP Exhaust, Normally Open/Normally Closed
CÔNG TY TNHH DỊCH VỤ KỸ THUẬT TỰ ĐỘNG HÓA LÂM TUỆ ĐỨC (LTD AUTOMATION)
Đối tác chiến lược: PNEUMATROL
Dịch vụ: Tư vấn - Phân phối - Hỗ trợ kỹ thuật 24/7.
📍 Địa chỉ: 688/44/2 Lê Đức Thọ, Phường 15, Quận Gò Vấp, TP. Hồ Chí Minh
📞 Hotline: 0914 237 179 ( Mr. Nghĩa )
📧 Email: project@ltdautomation.com.vn
🌐 Website: https://ltdautomation.com.vn/
Nhờ các đặc tính ghép cụm không phụ kiện thông minh, dòng van **E13A-B** được gá lắp rộng rãi trong dải ứng dụng điều khiển van bi khí nén, van bướm khí nén, trạm lọc cấp xử lý nước, tổ hợp nhà máy hóa chất, công nghệ sản xuất thực phẩm & dược phẩm vi sinh sạch, thiết bị tích hợp hệ OEM và dây chuyền tự động hóa công nghiệp.
E13A-B thuộc dòng van phân phối điều hướng cấu trúc 3 Cổng – 2 Vị trí (3 Port – 2 Position) vận hành theo nguyên lý Direct Acting (tác động trực tiếp bằng lực cơ từ mạch từ trường). Quy trình đóng ngắt diễn ra tức thời:
Cuộn điện Solenoid nhận xung điện điều khiển → Lực từ sinh ra trực tiếp kéo đẩy khối lõi cơ học tịnh tiến đóng mở van → Luồng khí nén tức thời được cấp nạp hoặc xả thẳng tới bộ actuator → Điều khiển chuyển trạng thái đóng mở của van công nghệ.
Do ứng dụng hoàn chỉnh công nghệ tác động trực tiếp trường lực, van không yêu cầu dải áp suất khí pilot tối thiểu đầu vào để vận hành hành trình lõi van. Ưu thế cơ học độc đáo này giúp E13A-B giữ vững năng lực vận hành ổn định tuyệt đối ngay cả khi áp suất khí nén đầu nguồn ở mức rất thấp hoặc liên tục bị dao động tụt ga.
Được thiết kế bắt vít trực tiếp gá thẳng lên thân cụm actuator truyền động. Cơ chế bứt phá này giúp giảm thiểu tối đa số lượng các đầu nối nhanh fitting và chiều dài của hệ thống tubing dẫn khí nén, tiết kiệm không gian, đơn giản hóa thi công và triệt tiêu rò rỉ khí.
Khác biệt hoàn toàn với phân khúc van kích pilot operating gián tiếp, van hoạt động ngay từ ngưỡng áp suất nền 0 bar mà không cần nguồn trích khí phụ trợ riêng biệt. Đảm bảo mang lại thời gian đáp ứng mạch siêu tốc và phù hợp đa dạng hệ thống khí nén.
Mang lại tính linh hoạt cao khi thiết kế tủ khí thông qua tùy chọn cấu hình: Normally Closed (NC - mất điện van tự đóng an toàn) hoặc Normally Open (NO - mất điện van tự động mở thông ngõ khí), đáp ứng tốt các yêu cầu an toàn đặc biệt.
Pneumatrol nổi tiếng thế giới nhờ loạt giải pháp bọc coil bảo vệ cháy nổ cao cấp đạt chuẩn quốc tế: Ex d, Ex ia, Ex m, Ex nA kết hợp hộp Terminal Box kín. Giúp thiết bị gá gá lắp lắp an toàn bền bỉ trong dải ngành công nghiệp nặng, hóa chất, năng lượng, dầu khí và đường sắt.
* Độ bền vượt trội của van được bảo chứng thông qua khối chất liệu công nghiệp chọn lọc cao cấp, giúp cụm van V23 duy trì hiệu năng bứt phá, chống chịu tốt môi trường bụi mịn nhà xưởng và độ ẩm ẩm cao cao để vận hành liên tục 24/7.
| Thông số định mức kỹ thuật | Giá trị cấu hình định mức dải dòng E13A-B |
|---|---|
| Mã phân khúc dòng model (Model) | E13A-B Series (Mã phân khúc dòng 2689) |
| Loại cấu trúc thiết kế van | Direct Acting Solenoid Valve (Tác động trực tiếp lực điện từ) |
| Sơ đồ chức năng mạch chuyển vị | 3/2 ngõ (3 đầu cổng / 2 vị trí chuyển mạch khí) |

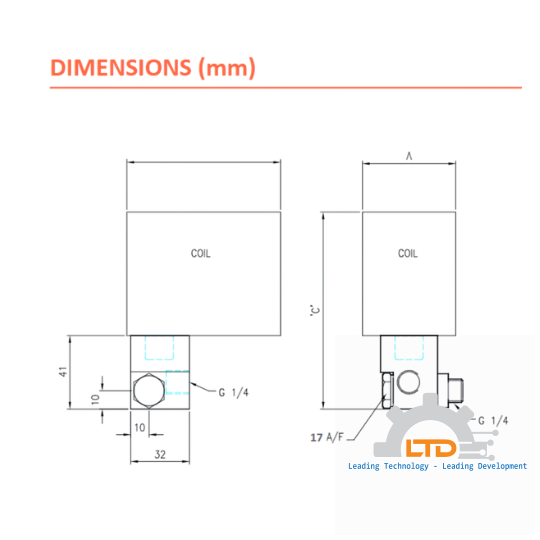

| Kiểu kết cấu cơ gá lắp ráp đặt | Banjo Mount (Lắp bu-lông rỗng trực tiếp lên actuator) |
| Kích thước cổng kết nối khí cấp vào | 1/4" BSP đường ren cấp áp lực khí chính |
| Kích thước cổng ren răng Banjo Bolt | 1/4" BSP đầu bu-lông rỗng định vị lắp đặt |
| Kích thước đầu ngõ cổng xả khí | 1/8" BSP tiêu chuẩn tinh gọn |
| Trạng thái sơ đồ logic mạch tùy chọn | Normally Open (Thường Mở) hoặc Normally Closed (Thường Đóng) |
| Dải áp suất vận hành hệ thống định mức | 0 – 10 bar |
| Cơ chế kiểm soát / Lệnh kích điều hướng | Single Solenoid (Điều hướng kích cuộn coil đơn) |
| Cấp tiêu chuẩn bảo vệ vỏ bọc ngoài | IP65 dải chuẩn công nghiệp công nghệ nặng (Tùy loại coil) |
| Tùy chọn chuẩn cuộn hút điện từ Coil | Safe Area (Vùng an toàn) / ATEX, IECEx chống cháy nổ |
Pneumatrol E13A-B chinh phục niềm tin của nhiều kỹ sư vận hành nhờ giải quyết triệt để bài toán quá tải không gian lắp đặt và dải rườm rà của phụ kiện Ren co co ống dẫn ống dẫn kích kích khí. Thiết kế **Banjo Mount 1/4" BSP gá gá trực trực tiếp tiếp** tinh xảo thu hẹp tối đa layout của cụm truyền động, tăng cường năng lực bít kín chống hao hụt áp suất đầu ra và đẩy nhanh tiến độ bảo trì hệ tủ điện. Việc trang bị cơ chế Direct Acting trường lực kéo mở độc lập không phụ thuộc khí pilot giúp van phản hồi tức thời ngay từ vạch áp lực 0 bar, bảo đảm duy trì uptime liên tục, giảm thiểu rủi ro dừng máy khẩn cấp và nâng cao công suất cho phân xưởng của bạn.
E13A-B là phân khúc van điện từ điều hướng dải sơ đồ mạch 3/2 tác động trực tiếp (Direct Acting) sở hữu cấu trúc gá gắn kết nối bu-lông rỗng Banjo Mount khẩu độ ren 1/4 inch của hãng Pneumatrol, chuyên dùng lắp trực tiếp vào cổng khí của actuator quay quarter-turn.
Kết cấu Banjo Mount sử dụng một bu-lông rỗng xuyên thân để khóa định vị cố định van điện từ lên cổng bộ truyền động khí nén. Giải pháp này giúp cắt giảm hoàn toàn các đường ống kết nối dẫn khí tubing rườm rà và các đầu nối nhanh fitting phát sinh, tối giản phom dáng diện tích và hạn chế rò rỉ khí nén sụt áp ga.
Hoàn toàn không yêu cầu. Do vận hành theo nguyên lý Direct Acting (tác động trực tiếp trường từ kéo mở plunger nội hàm), van làm việc vô cùng nhạy bén và chuẩn xác ngay từ mức sụt áp sâu 0 bar hoặc trong điều kiện môi trường buồng mạch hút chân không.
Có. Người dùng dễ dàng chọn lựa dải phiên bản Thường Đóng (NC - cấu hình thông dụng tự đóng mạch chặn khí khi mất nguồn điện điều khiển) hoặc Thường Mở (NO - có nguồn khí cấp mở khi mất xung điện) để phù hợp các thiết kế mạch tới hạn an toàn của nhà xưởng.
Có, hoàn toàn tương thích và an toàn tuyệt đối. Thiết bị có năng lực tích hợp linh động dải rộng các loại cuộn coil bảo vệ chống tia lửa điện đạt dải chứng chỉ phòng nổ quốc tế nghiêm ngặt như Ex d, Ex ia, Ex m và Ex nA sở hữu trọn vẹn chứng chỉ ATEX, IECEx, FM toàn cầu phục vụ phân khu nguy hiểm nguy hiểm.
Pneumatrol E13A-B Series 2689 là dòng van điện từ Banjo Mount 3/2 phom dáng nhỏ gọn công suất lớn, được thiết kế chuyên biệt và tối ưu cho hệ thống thiết bị truyền động khí nén tự động hóa nhà xưởng hiện đại ngày nay. Việc quy tụ trọn vẹn các tính năng bứt phá vượt bậc về cơ chế Direct Acting đóng mở tốc độ từ dải áp sụt sâu 0 bar, thiết kế khớp bu-lông rỗng Banjo 1/4" BSP bắt thân trực tiếp gọn gàng đi kèm khả năng phòng nổ tiêu chuẩn toàn cầu giúp van E13A-B trở thành giải pháp lý tưởng tối ưu nhất cho dải điều khiển van bi khí nén, van bướm và tự động hóa khí nén công nghiệp yêu cầu độ tin cậy cơ chu kỳ dài lâu.
