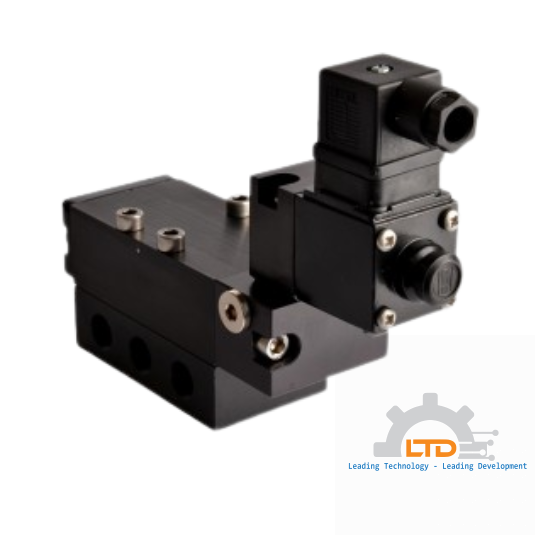

E25-T - 1/4", BSP/NPT, Mainfold Mount, 5/2, Internal or External Pilot, Single or Dual Solenoid
CÔNG TY TNHH DỊCH VỤ KỸ THUẬT TỰ ĐỘNG HÓA LÂM TUỆ ĐỨC (LTD AUTOMATION)
Đối tác chiến lược: PNEUMATROL
Dịch vụ: Tư vấn - Phân phối - Hỗ trợ kỹ thuật 24/7.
📍 Địa chỉ: 688/44/2 Lê Đức Thọ, Phường 15, Quận Gò Vấp, TP. Hồ Chí Minh
📞 Hotline: 0914 237 179 ( Mr. Nghĩa )
📧 Email: project@ltdautomation.com.vn
🌐 Website: https://ltdautomation.com.vn/
Sở hữu kết cấu gá đế phân phối thông minh, dòng van **E25-T Pneumatrol** được nhúng phổ biến trong các hệ mạch điều khiển xy lanh khí nén tác động kép, thiết bị Pneumatic Actuator truyền động van, kiến trúc tủ PLC panel mạng SCADA, quy trình nhà máy thực phẩm - hóa chất, ngành dầu khí - năng lượng, máy móc thiết bị OEM và các dây chuyền tự động hóa công nghiệp hiện đại ngày nay.
E25-T thuộc dải van điều hướng cơ cấu 5 Cổng – 2 Vị trí (5 Port – 2 Position) vận hành theo nguyên lý pilot-operated (kích gián tiếp bằng áp áp suất). Chu trình dịch Spool đóng ngắt dòng khí diễn ra tuần tự:
Cuộn điện Solenoid nhận tín hiệu nguồn lệnh → Áp suất pilot khí tác động một lực đẩy trực tiếp lên spool valve chuyển vị → Van tịnh tiến biến đổi trạng thái phân phối khí nén cấp và xả → Điều khiển chính xác mọi chuyển động của actuator hoặc xy lanh khí nén đầu cuối.
Hệ thống van E25-T mang lại năng lực tùy biến tối đa cho layout hộp tủ khí dựa trên hai cơ chế trích khí pilot kích thích:
* Thêm vào đó, mạch điều khiển có thể tích hợp cấu hình lệnh tác động coil điện đơn lò xo cơ cơ tự hồi vị Single Solenoid Spring Return hoặc dải coil điện đôi tự giữ trạng thái vị trí cuối Dual Solenoid Stay-Put, đáp ứng trọn vẹn mọi yêu cầu kỹ thuật khắt khe.
E25-T được tinh chỉnh tối ưu cho các bài toán công suất và thông dòng lớn với hệ số Cv Factor đạt dải chuẩn 1.2, cung cấp dải lưu lượng xả đạt tới 1246 l/min. Khả năng thông dòng mạnh giúp van phù hợp hoàn hảo với các dòng actuator kích thước rộng lớn hay dòng xy lanh công suất cao yêu cầu phản hồi chu trình cực tốc.
Kiểu lắp gá đế cụm phân phối cho phép kỹ sư tích hợp xếp chồng gọn gàng thiết bị trên block chia chung. Ưu điểm nổi bật giúp cắt giảm số lượng hệ ống khí nén, thu hẹp thể tích không gian tủ điều khiển trung tâm và đơn giản hóa quy trình bảo trì bảo dưỡng. Là giải pháp nền tảng cho mạng Pneumatic Valve Island hiện đại.
Cấu hình sơ đồ mạch 5/2 ngõ chuyên dụng cho Double Acting Cylinder hoặc các Pneumatic Actuator truyền động van bướm van bi. Hỗ trợ đảo chiều áp lực khí dòng nhanh chóng với độ định chu kỳ liên tục cực cao, là kiến trúc sơ đồ phổ biến bậc nhất trong tự động hóa nhà xưởng.
Sử dụng giao diện chuẩn coil quốc tế CNOMO, tương thích linh hoạt dải rộng lớn cuộn điện coil bảo vệ an toàn phòng nổ công nghiệp nặng: Plug & Socket, Terminal Box b bịt kín, Ex d Flameproof, Ex ia Intrinsically Safe, Ex nA, Ex m phục vụ tốt dải trạm Oil & Gas, lọc hóa dầu Petrochemical, Offshore và Hazardous Area.
* Đạt Chứng Chỉ An Toàn SIL 2 / SIL 3 Cao Cấp: Riêng đối với phiên bản cấu hình van 5/2 Single Solenoid Spring Return cơ chế lò xo tự hồi vị, thiết bị bứt phá đáp ứng tiêu chuẩn nghiêm ngặt SIL 2 Capable (HFT=0) và SIL 3 Capable (HFT=1), đủ điều kiện kỹ thuật cấu cấu hình hình vào vòng lặp bảo vệ của trạm dừng khẩn cấp (ESD) và mạng an toàn chức năng SIS tới hạn.
| Thông số đặc tính kỹ thuật | Giá trị cấu hình định mức dải dòng E25-T |
|---|---|
| Mã dòng phân khúc sản phẩm (Model) | E25-T Series 2722 |
| Loại cấu trúc thiết kế van | Pilot Operated Solenoid Valve (Tác động gián tiếp) |
| Sơ đồ chức năng mạch chuyển vị | 5/2 ngõ (5 cổng / 2 vị trí đảo chiều dòng khí nén) |
| Kiểu kết cấu cơ gá lắp ráp đặt | Manifold Mount (Lắp rời gá trên khối block đế chia chung) |
| Kích thước cổng kết nối chính ren van | Khẩu độ ren dòng điều hướng 1/4" BSP hoặc ren NPT |
| Phương thức trích dẫn nguồn Pilot | Internal Pilot (Nội hàm) hoặc External Pilot (Ngoại vi độc lập) |
| Cấu hình cơ cấu điều khiển điện | Single Solenoid (Coil đơn) hoặc Dual Solenoid (Coil đôi) |
| Cơ chế hồi vị trạng thái mạch khí | Spring Return (Lò xo tự hồi vị) hoặc Stay-Put (Tự giữ vị trí) |
| Áp suất làm việc tiêu chuẩn hệ thống | 3 – 10 bar (Áp suất trích pilot tối thiểu yêu cầu: 3 bar) |
| Hệ số Cv / Định mức lưu lượng khí xả | Cv factor = 1.2 (Mức lưu lượng đạt tới khoảng 1246 l/min) |
| Dải nhiệt độ môi trường vận hành | -20°C đến +80°C |
| Cấu trúc vật liệu cấu tạo thân vỏ van | Hợp kim nhôm (Aluminium), Đồng thau (Brass) hoặc Thép không gỉ (Stainless Steel) |
| Xếp hạng an toàn chứng nhận chức năng | SIL 2 / SIL 3 Capability chuẩn quốc tế (Tùy cấu hình sơ đồ gá đặt) |
Pneumatrol E25-T Series 2722 mang đến lời giải kỹ thuật bứt phá giúp triệt tiêu hoàn toàn sự rườm rà cồng kềnh của hệ thống đường ống dẫn khí kích gián tiếp và co ren phụ kiện nối nhanh. Thiết kế **Manifold Mount gá đế cụm tập trung** xếp liền kề kề cho phép thu hẹp tối đa layout thể tích không gian tủ điều khiển compact panel và cắt giảm tối đa chi phí vật tư fitting Ren phát sinh rò rỉ khí động. Phối hợp hoàn chỉnh mức lưu lượng thông dòng chảy lớn đạt **1246 l/min** song song với năng lực nhúng tích hợp đạt chứng chỉ an toàn chức năng quốc tế nghiêm ngặt **SIL 2 / SIL 3 Capability** và dải coil phòng nổ toàn cầu giúp van E25-T bảo đảm mang lại chu trình kiểm soát mạch nhạy bén vượt trội, triệt tiêu thời gian dừng máy khẩn cấp và bảo vệ an toàn tối ưu.
E25-T là phân khúc dòng van điện từ phân phối điều hướng mạch đảo chiều 5/2 tác động gián tiếp (pilot-operated) thiết kế phom dáng gá gá trực tiếp xếp liền cụm trên block đế chung manifold của Pneumatrol, phục vụ điều khiển điều tiết khí nén tự động hóa công nghiệp lưu lượng cao.
Van có hệ số thông dòng dòng chảy Cv Factor định mức đạt dải dải giá trị tiêu chuẩn lớn bằng 1.2, tương ứng hỗ trợ giải phóng tổng lưu lượng xả dòng khí thực tế đạt khoảng 1246 l/min giúp chuyển đổi hành trình cơ cấu chấp hành tức thời.
Van hỗ trợ linh hoạt cấu hình Internal Pilot (nội hàm lấy áp khí trực tiếp từ nguồn ống chính giúp tinh gọn gá gá mạch mạch) và External Pilot (mạch trích dẫn nguồn khí kích pilot độc lập riêng tách biệt dẫn từ ngoài vào tủ khí tối ưu dải áp hệ ống biến động lớn từ 3 đến 10 bar).
Có. Bên cạnh phiên bản coil đơn cơ chế lò xo tự động hồi vị cơ học (Single Solenoid Spring Return), thiết bị cung cấp đầy đủ cấu hình hai đầu coil điện điều khiển (Dual Solenoid) tích hợp tính năng tự giữ vị trí trạng thái mạch logic cuối Stay-Put Function.
Có, hoàn toàn đáp ứng xuất sắc. Van tương thích linh hoạt dải rộng khối cuộn điện coil bảo vệ an toàn phòng nổ công nghiệp nặng tiêu chuẩn quốc tế như Ex d Flameproof, Ex ia Intrinsically Safe, Ex m và Ex nA đạt chuẩn ATEX, IECEx, FM toàn cầu phục vụ phân khu nguy hiểm Oil & Gas.
Pneumatrol E25-T Series 2722 là giải pháp van điện từ manifold mount 5/2 lưu lượng lớn phân khúc cao cấp đồng bộ, được tinh chỉnh chuyên biệt cho các kiến trúc điều khiển khí nén công nghiệp tự động hóa yêu cầu khắt khe về độ tin cậy cơ học tối ưu, khả năng kiểm soát mạch hai hướng nhạy bén và độ an toàn chức năng tới hạn lâu dài. Sự quy tụ hoàn chỉnh của kết cấu ren cổng khẩu độ 1/4" tiêu chuẩn, lưu lượng gió mạnh mẽ 1246 l/min, giải pháp trích khí thông minh linh động, dải coil phòng nổ toàn cầu cùng chứng chỉ bảo vệ SIL 2 / SIL 3 Capability giúp van E25-T trở thành sự lựa chọn lý tưởng ưu việt hàng đầu cho các hệ thống tủ điều khiển PLC, mạng SCADA, trạm máy OEM và tổ hợp tự động hóa khí nén công nghiệp hiện đại ngày nay.
