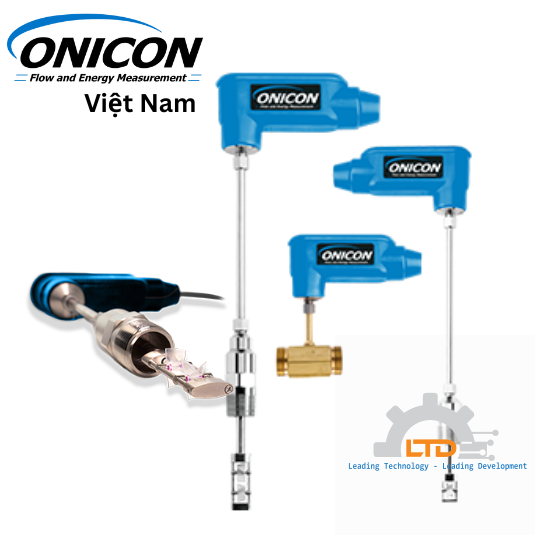

F-1000 SERIES ONICON - USA VIỆT NAM - LTĐ đại lý Đồng hồ đo lưu lượng tuabin F-1000 SERIES ONICON ViệtNam

Độ chính xác cao Hiệu chuẩn nhà máy có thể truy nguyên theo NIST được thực hiện trên mọi đồng hồ đo, trong phạm vi ±0,5% độ chính xác khi đọc ở vận tốc dòng chảy đã hiệu chuẩn (điển hình) và trong phạm vi ±1-2% khi đọc trên phạm vi dòng chảy 50:1

Phạm vi hoạt động vô song Cung cấp dữ liệu lưu lượng có thể lặp lại với tốc độ giảm 175:1 từ 0,17 đến 30 ft/giây.

Độ tin cậy dài hạn tuyệt vời Phương pháp cảm biến trở kháng phi từ tính được cấp bằng sáng chế, tua-bin phi kim loại khối lượng thấp với ổ trục chân kính sapphire và trục cacbua vonfram tạo nên hệ thống cơ học hầu như không bị mài mòn.

Đầu ra có điều kiện tích phân Vỏ điện tử bao gồm mạch đầu ra có điều kiện tích hợp để dễ lắp đặt. Các mô hình đầu ra tương tự bao gồm cả tín hiệu 4-20 mA và 0-10 VDC. Đầu ra tương tự, tiếp điểm khô và tần số cũng có sẵn.

APPLICATIONS

• HVAC hydronic applications including chilled water, heating hot water and water/glycol solutions

• Domestic/municipal water*

• Clean process water*

• Loại thiết bị: Đồng hồ đo lưu lượng tuabin dạng chèn (insertion) và dạng ống (inline)
• Đường kính ống áp dụng: Từ ¾" đến 72"
• Dải vận tốc dòng chảy: 0,17 đến 30 ft/s (tương đương 0,05 đến 9,14 m/s)

****Độ chính xác:

• ±0,5% giá trị đọc tại vận tốc đã hiệu chuẩn
• ±1% từ 3 đến 30 ft/s (tỷ lệ turndown 10:1)
• ±2% từ 0,4 đến 20 ft/s (tỷ lệ turndown 50:1)
• Nguồn cấp: 24 ±4 V AC/DC, 100 mA

***Nhiệt độ chất lỏng:

• Trung bình: 150°F liên tục, 200°F đỉnh
• Cao: 280°F liên tục, 300°F đỉnh (cần tùy chọn vật liệu 316 SS)
• Áp suất vận hành tối đa: 400 PSI

*** Tín hiệu đầu ra:

• Analog: 4-20 mA, 0-10 VDC hoặc 0-5 VDC
• Tần số: 0-15 V đỉnh, lập trình được
• Tiếp điểm khô: 100 mA, 50 V, thời gian đóng mở lập trình được
• Vật liệu tiếp xúc: Thân bằng đồng mạ niken hoặc thép không gỉ 316L
