GINICE GEA-55PD – Bộ truyền động van tuyến tính kỹ thuật số lực đẩy 5,5 kN, hành trình 40 mm, điều khiển tỷ lệ, hỗ trợ nguồn 24 VAC hoặc 220 VAC tùy cấu hình.

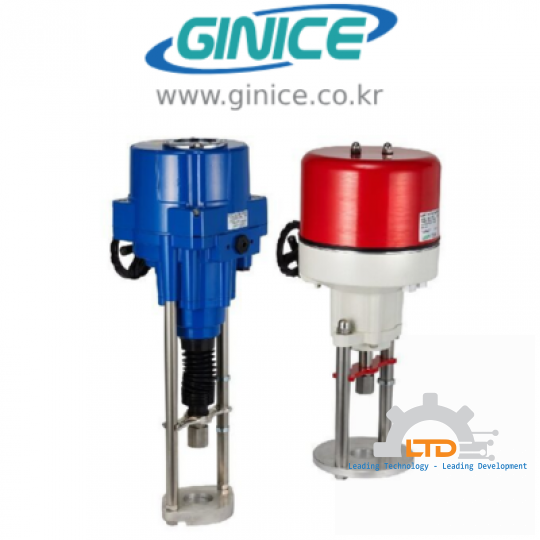

GEA-55PD GINICE – BỘ TRUYỀN ĐỘNG VAN ĐIỆN TUYẾN TÍNH KỸ THUẬT SỐ CHO HỆ THỐNG ĐIỀU KHIỂN CÔNG NGHIỆP

GEA-55PD là bộ truyền động van điện tuyến tính kỹ thuật số (Digital Electric Linear Actuator) thuộc dòng GEA Series của GINICE, thương hiệu thiết bị tự động hóa van đến từ Hàn Quốc. Thiết bị chuyển đổi tín hiệu điều khiển điện thành chuyển động tịnh tiến để điều chỉnh vị trí trục van, hỗ trợ kiểm soát lưu lượng trong các hệ thống điều hòa không khí, cấp nhiệt và làm mát.

Model GEA-55PD có lực đẩy danh định 5.500 N, hành trình 40 mm và tốc độ định vị tham khảo 1,2 mm/s ở 50 Hz hoặc 1,3 mm/s ở 60 Hz. Thiết bị hỗ trợ điều khiển tỷ lệ bằng tín hiệu analog, cho phép thay đổi vị trí van theo yêu cầu vận hành. Nguồn cấp có thể là 24 VAC hoặc 220 VAC tùy cấu hình đặt hàng.

1. Thông số kỹ thuật GINICE GEA-55PD

Bảng dưới đây tổng hợp các thông số kỹ thuật chính của bộ truyền động tuyến tính GEA-55PD theo tài liệu sản phẩm GINICE. Một số thông số điện và tùy chọn phải được xác nhận theo cấu hình cụ thể.

Lưu ý: GEA-55PD có phiên bản nguồn 24 VAC và 220 VAC. Tín hiệu điều khiển, đầu ra phản hồi, công suất tiêu thụ và cấp bảo vệ cần được kiểm tra trên catalogue đúng phiên bản trước khi đặt hàng. Không sử dụng thông số của model GEA-55P hoặc GEA-55PDW thay thế nếu chưa xác nhận sự tương thích.

2. Đặc điểm và ưu điểm nổi bật của GEA-55PD

3. Ứng dụng thực tế của bộ truyền động GEA-55PD

GINICE GEA-55PD được sử dụng để điều khiển vị trí van tuyến tính trong các hệ thống cần kiểm soát lưu lượng, nhiệt độ hoặc quá trình trao đổi nhiệt. Thiết bị phải được lựa chọn đồng bộ với thân van, hành trình và lực vận hành.

• Hệ thống HVAC: Điều khiển van nước nóng và nước lạnh trong hệ thống điều hòa không khí trung tâm.
• Hệ thống chiller: Điều chỉnh vị trí van để hỗ trợ kiểm soát lưu lượng nước lạnh theo nhu cầu làm mát.
• Hệ thống sưởi ấm: Điều khiển van trong mạch nước nóng và hệ thống cấp nhiệt.
• Van cầu 2 ngả: Điều chỉnh lưu lượng qua van theo tín hiệu điều khiển của hệ thống.
• Van cầu 3 ngả: Hỗ trợ điều khiển van trộn hoặc van phân dòng khi bộ truyền động tương thích với thân van.
• Hệ thống BMS và DDC: Nhận tín hiệu điều khiển từ bộ điều khiển tòa nhà khi tín hiệu và nguồn cấp phù hợp.
• Tự động hóa công nghiệp: Điều khiển van trong các ứng dụng kiểm soát lưu lượng hoặc nhiệt độ của quá trình sản xuất.

Nguyên lý hoạt động của GEA-55PD

Bộ điều khiển gửi tín hiệu analog đến bộ truyền động GEA-55PD. Mạch điều khiển xử lý tín hiệu và điều khiển động cơ để tạo chuyển động tịnh tiến. Trục truyền động tác động lên trục van, thay đổi vị trí đóng mở và điều chỉnh lưu lượng lưu chất. Khi sử dụng tín hiệu phản hồi, cần kiểm tra đúng cấu hình đầu ra của thiết bị và khả năng tương thích với bộ điều khiển.

Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra lực đẩy 5.500 N có đáp ứng yêu cầu vận hành của van.
• Đối chiếu hành trình 40 mm với hành trình yêu cầu của thân van.
• Xác nhận nguồn cấp là 24 VAC hay 220 VAC trước khi đấu nối.
• Kiểm tra loại tín hiệu điều khiển và tín hiệu phản hồi theo cấu hình đặt hàng.
• Xác nhận kiểu gá lắp, kích thước kết nối và khả năng tương thích cơ khí.
• Kiểm tra cấp bảo vệ và điều kiện môi trường tại vị trí lắp đặt.
• Tuân thủ sơ đồ đấu dây và hướng dẫn vận hành của nhà sản xuất.

4. Tư vấn và báo giá GEA-55PD tại LTD Automation

Công ty TNHH Dịch vụ Kỹ thuật Tự động hóa Lâm Tuệ Đức (LTD Automation) hỗ trợ khách hàng tìm hiểu và lựa chọn bộ truyền động van điện tuyến tính GINICE GEA-55PD theo yêu cầu kỹ thuật của hệ thống.

• Tư vấn lựa chọn model: Đối chiếu lực đẩy, hành trình và yêu cầu vận hành của van.
• Xác nhận cấu hình điện: Kiểm tra nguồn 24 VAC hoặc 220 VAC, tín hiệu điều khiển và đầu ra phản hồi.
• Hỗ trợ kiểm tra tương thích: Đối chiếu model van, cơ cấu gá lắp và thông số kỹ thuật liên quan.
• Hỗ trợ báo giá: Tiếp nhận yêu cầu về model, số lượng và cấu hình để tư vấn phương án phù hợp.

5. Câu hỏi thường gặp về GEA-55PD (FAQ – AEO)
