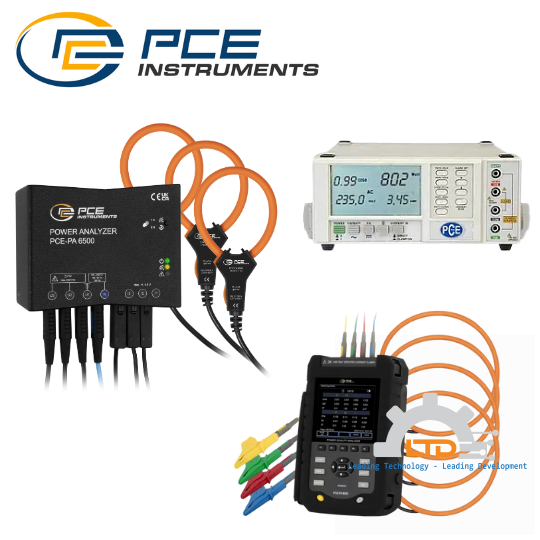

Máy phân tích công suất PCE-830-3-ICA

Thông số Kỹ thuật

Giá trị đo lường

Công suất AC (50 Hz hoặc 60 Hz, PF 0,5 đến 1):

5,0 W đến 999,9 W / 0,1 W / ±1% ±0,8 W

1,000 kW đến 9,999 kW / 0,001 kW / ±1% ±8 W

10,00 kW đến 99,99 kW / 0,01 kW / ±1% ±80 W

100,0 kW đến 999,9 kW / 0,1 kW / ±1% ±0,8 kW

1000 kW đến 9999 kW / 1 kW / ±1% ±8 kW

Dòng điện AC (50 Hz hoặc 60 Hz, tự động chọn phạm vi, TRMS):

0,04 A đến 1 A / 0,001 A / ±0,5% ±0,05 A

0,4 A đến 10,0 A / 0,01 A / ±0,5% ±0,05 A

4 A đến 100,0 A / 0,1 A / ±1,0% ±0,5 A

Điện áp AC (50 Hz hoặc 60 Hz, TRMS):

20,0 V đến 500,0 V / 0,1 V / ±0,5% ±5 chữ số (đo giữa pha và trung tính)

20,0 V đến 600,0 V / 0,1 V / ±0,5% ±5 chữ số (đo giữa pha và trung tính)

Sự biến dạng hài của điện áp AC:

1º đến 20º / 0,1% / ±1,0%

21º đến 49º / 0,1% / 4% giá trị đọc ±2,0%

50º đến 99º / 0,1% / 6% giá trị đọc ±2,0%

Sóng hài của dòng điện AC theo %:

1º đến 20º / 0,1% / ±0,2% giá trị đọc ±1,0%

11º đến 20º / 0,1% / ±2% giá trị đọc ±1,0%

21º đến 50º (A) / 0,1% / ±5% giá trị đọc ±1,0%

21º đến 50º (mA) / 0,1% / ±10% giá trị đọc ±1,0%

51º đến 99º / 0,1% / ±35% giá trị đọc ±1,0%

Hệ số công suất (PF):

0,00 đến 1,00 / 0,01 / ±0,04

Góc pha (Phi):

-180° đến 180° / 0,1° / ±1°

Tổng độ méo hài:

0,0 đến 20,0% / 0,1% / ±1%

20,0% đến 100% / 0,1% / ±3% giá trị đọc ±5%

100% đến 999,9% / 0,1% / ±10% giá trị đọc ±10%

Đo tối đa điện áp và dòng điện AC:

50 Hz / 19 µS / ±5% ±30 chữ số

60 Hz / 16 µS / ±5% ±30 chữ số

Đo giá trị đỉnh của điện áp và dòng điện AC:

1,00 đến 99,99 / 0,01 / ±5% ±30 chữ số

Dải tần số ở chế độ tự động:

45 Hz đến 65 Hz / 0,1 Hz / 0,1 Hz

Bộ nhớ:

512 kB cho tối đa 52.420 phép đo được thực hiện bởi 1 pha / 2 dây dẫn

Cổng:

USB

Phần mềm và cáp:

Bao gồm, cho Windows 2000, XP, ME

Màn hình:

Màn hình LCD có đèn nền với ma trận điểm

Nguồn điện:

8 chân AA (Dễ thương)

Kích thước:

257 mm x 155 mm x 57 mm (10,1 inch x 6,1 inch x 2,2 inch)

Trọng lượng:

1,16 kg / 2,56 lbs

Điều kiện hoạt động:

Độ ẩm tương đối tối đa 85%

Nhiệt độ hoạt động: -10 ... 50ºC / 14 ... 122°F

Loại bảo vệ / tiêu chuẩn:

IEC 61010, 600 V/CAT III
