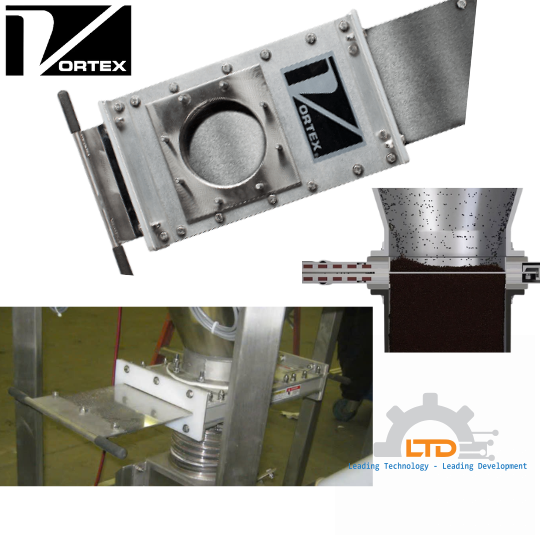

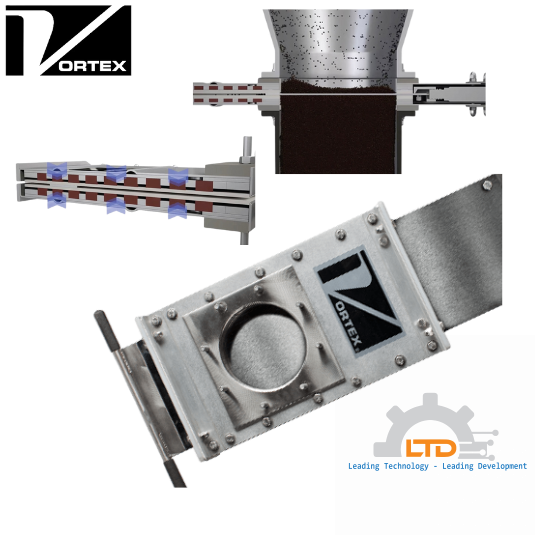

Cổng trượt tay Vortex® Handslide Gate™ được thiết kế đặc biệt để xử lý các chất rắn khô dạng khối trong quá trình vận chuyển dòng chảy trọng lực. Một lỗ thoát dòng chảy đầy đủ cung cấp khả năng vận chuyển vật liệu không bị hạn chế mà không có đĩa hoặc gờ cản trở dòng chảy hoặc gây ra tình trạng cầu nối vật liệu. Đế cổng và phớt chịu tải trọng được bảo vệ khỏi dòng chảy vật liệu bằng một miếng chèn kim loại. Theo thiết kế, van “tự làm sạch” vật liệu khỏi đế ở mỗi lần di chuyển của cánh van, cải thiện tuổi thọ tổng thể của đế.

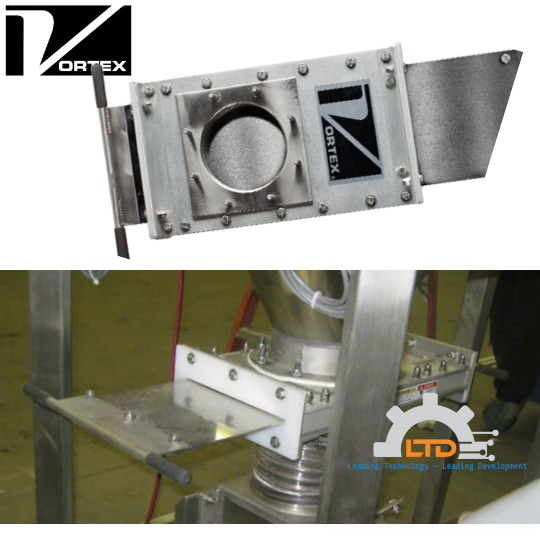

Vortex Model No. FHS150-WS1-E25127, 150mm (06") Hand Slide Orifice Gate Valve.
Aluminum frame, flanges, and safety covers. Live loaded, wear compensating seals with a 304 stainless steel blade and orifice liners. Material contact is 304 stainless steel and polymer.
• Manual handle on both sides for push-pull operation.
• Inlet and outlet has threaded studs for flange connection.
• (WS1) - Pressure plates are backed with a foam void filler and live loaded natural rubber load seals. Valve blade is electropolished to handle sticky materials, outdoor service, and washdown conditions. Valve is supplied with 1/4" foam flange gaskets.

Ứng dụng lý tưởng

• Diện tích dịch chuyển như một giải pháp thay thế cho vật liệu đóng gói vào một lớp đệm cuối

• Phớt tấm chịu áp suất bằng polymer cứng chịu tải trọng trực tiếp, chống mài mòn

• Hệ thống đệm cho bảo trì trực tuyến

• Chốt khóa tùy chọn để cố định lưỡi dao ở vị trí mở hoặc đóng

• Hành động "cắt kéo" làm giảm độ mài mòn của phớt và giảm thiểu sự cắt vật liệu

• Lớp lót bằng thép không gỉ bảo vệ lớp đệm của cổng khỏi dòng vật liệu

• Tự làm sạch các miếng đệm của nó một cách cơ học khi mở, nếu được kích hoạt để mở hoàn toàn

• Không có lỗ rỗng bên trong để ngăn ngừa kẹt, kẹt và hư hỏng

• Tùy chọn mặt bích để phù hợp với thiết bị phía trên và phía dưới cổng

Số hiệu mẫu  FHSXX

Loại phương tiện vận chuyển: Chỉ dòng chảy theo trọng lực. Liên hệ với chúng tôi để thảo luận về tính phù hợp để sử dụng trong các ứng dụng áp suất thấp/chân không.

Vật liệu được ứng dụng: Bột, viên và hạt không mài mòn đến mài mòn vừa phải. Có sẵn các sửa đổi để xử lý vật liệu ăn mòn và/hoặc để rửa sạch.

Kích thước chuẩn: Có sẵn đường kính ID & OD 2 – 14 in | 50 mm – 355 mm .Cũng có sẵn ở kích thước ống schedule 10, 20 hoặc 40.

Mở đầu: Có sẵn kích thước tròn.

Chiều cao tổng thể: 2 -3 in | 90 – 120 mm

Cân nặng: 10 – 95 pound | 5 – 45 kg

Tùy chọn mặt bích : ANSI & Mẫu bu lông đinh tán tiêu chuẩn Có sẵn mặt bích ống đã sửa đổi

Nhiệt độ vật liệu: 180° F | 80° C cho cổng tiêu chuẩn, với các sửa đổi cho phép lên đến 400° F | 205° C

Cấu trúc thân/khung Nhôm

Tùy chọn tiếp xúc vật liệu: Thép không gỉ 304 hoặc 316L

Tùy chọn tấm áp suất: Nylon, PET, UHMW-PE, 25% PTFE chứa đầy thủy tinh, nylon tẩm molypden disulphide
