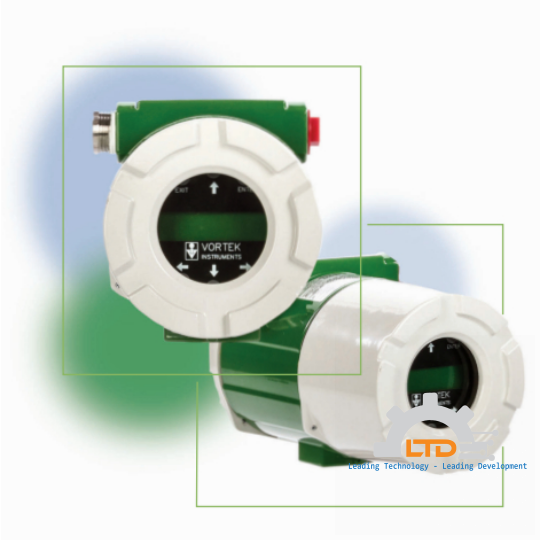

TỔNG QUAN VỀ NGUYÊN LÝ HOẠT ĐỘNG CỦA FLOWCALC™ FC
FlowCalc™ Model FC nhận đa dạng các loại tín hiệu đầu vào từ hiện trường như xung (Pulse), tần số (Frequency), Analog 4–20 mA của các thiết bị đo chênh áp (Differential Pressure), lưu lượng kế VorCone™, cảm biến RTD và cảm biến áp suất. Sau khi thu thập dữ liệu, bộ xử lý máy tính thực hiện các thuật toán bù áp suất và nhiệt độ theo tiêu chuẩn khắt khe công nghiệp (Real Gas, Ideal Gas, AGA 8, API 2540) để xuất ra lưu lượng khối lượng hoặc năng lượng chuẩn xác nhất, truyền thông đồng bộ về các hệ thống điều khiển trung tâm.
1. Các Tính Năng Công Nghệ Vượt Trội Tích Hợp
Thiết bị sở hữu năng lực xử lý số mạnh mẽ, cho phép can thiệp sâu và quản lý hệ thống đo lường một cách toàn diện:
📊 Tính Toán Lưu Lượng Đa Biến Xử lý song song dữ liệu lưu lượng thể tích, lưu lượng khối lượng, áp suất, nhiệt độ, mật độ và năng lượng dựa trên các phương trình tiêu chuẩn quốc tế giúp đáp ứng tốt các bài toán thương mại khắt khe.

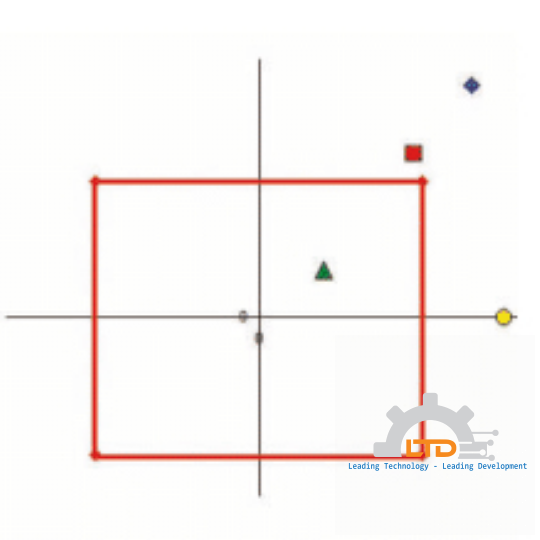

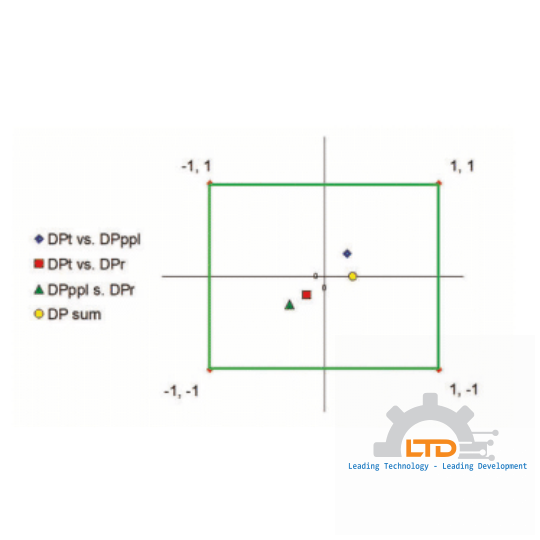

🔍 Công Nghệ DP Health Check™ Đọc và phân tích đồng thời ba giá trị áp suất để kiểm tra độ trôi của cảm biến, xác minh độ chính xác phần tử đo sơ cấp và phát hiện sớm các sai lệch hệ thống nhờ 7 phép chẩn đoán tích hợp.
🧩 Hỗ Trợ Đa Phần Tử Sơ Cấp Tương thích hoàn toàn với các cơ cấu đo chênh áp phổ biến hiện hữu như Orifice Plate, Venturi Tube, Flow Nozzle, Wedge Meter hay Cone Meter mà không đòi hỏi thay đổi công nghệ đo.
🌡️ Quản Lý Giám Sát Năng Lượng Khả năng tính toán trực tiếp và xuất dữ liệu tiêu thụ năng lượng nhiệt cho các hệ thống phân phối hơi nước, nước nóng, nước lạnh và dầu truyền nhiệt của nhà máy hoặc tòa nhà HVAC.
2. Đặc Điểm Nổi Bật Của Thiết Kế Hệ Thống
🤝 Đo Lường Custody Transfer
Đáp ứng song song cả hai tiêu chuẩn đo lường khắt khe: đo lường thương mại (Custody Transfer) và đo lường quá trình sản xuất (Process Measurement), phù hợp cho ngành dầu khí và hóa chất.
🌐 Giao Tiếp Công Nghiệp Đa Dạng
Tích hợp sẵn các giao thức truyền thông mạnh mẽ như HART, Modbus RTU, Modbus TCP/IP, BACnet MS/TP, BACnet/IP giúp kết nối mượt mà vào cấu trúc hạ tầng PLC, DCS, SCADA hoặc BMS.
💾 Ghi Dữ Liệu Tại Chỗ (Data Logging)
Hỗ trợ tính năng ghi dữ liệu, lưu trữ nhật ký sự kiện và lịch sử vận hành chi tiết, giúp người vận hành dễ dàng theo dõi, truy vết thông số và phân tích hiệu suất đo lường.
3. Thông Số Kỹ Thuật Phần Cứng Mạnh Mẽ
| Thành phần cấu cứng |
Thông số chi tiết tiêu chuẩn Model FC |
| Bộ vi xử lý trung tâm (CPU) |
Kiến trúc 32-bit, tốc độ xử lý xung nhịp cao 250 MHz |
| Dung lượng bộ nhớ tích hợp |
8 MB bộ nhớ Flash chuyên dụng; 64 MB RAM chuẩn DDR2 |
| Giao diện hiển thị & Thao tác |
Màn hình LCD 2 dòng x 16 ký tự; Kết hợp hệ thống 6 nút bấm cấu hình tại chỗ |
| Nhiệt độ vận hành & Nguồn cấp |
Vận hành bền bỉ từ -40°C đến 60°C; Nguồn cấp linh hoạt 12–36 VDC, 100–240 VAC hoặc PoE |
| Hỗ trợ cấu hình I/O ngõ ra |
Tối đa 3 ngõ ra Analog 4–20 mA, kết hợp Relay Alarm, Pulse Output và giao thức PoE |
4. Phạm Vi Ứng Dụng & Lợi Ích Vận Hành Thực Tế
Thiết bị đáp ứng xuất sắc các tiêu chuẩn đo lường khắt khe, mang lại hiệu quả kinh tế lớn cho doanh nghiệp:
- Ngành công nghiệp dầu khí: Lựa chọn tối ưu cho các hệ thống đo khí tự nhiên, quản lý các trạm phân phối khí gas đầu nguồn và các điểm đo thương mại bàn giao.
- Nhà máy hóa chất & Quy trình: Giám sát lưu lượng dòng chảy hóa chất quá trình, quản lý tiêu thụ năng lượng và kiểm soát an toàn dây chuyền sản xuất.
- Hệ thống lò hơi & Nhà máy điện: Định lượng lưu lượng dòng hơi nước bão hòa, hơi quá nhiệt, nâng cao năng lực giám sát hiệu suất lò hơi.
- Mạng lưới điều hòa trung tâm HVAC: Đo đạc, tính toán chỉ số BTU năng lượng tiêu thụ của hệ thống nước lạnh (Chiller) và nước nóng trong quản lý năng lượng tòa nhà.
FAQ — Câu Hỏi Thường Gặp Về FlowCalc™ Model FC
Bộ tính toán lưu lượng FlowCalc™ Flow Computer dùng để làm gì?
Thiết bị có chức năng thu thập, xử lý tập trung tất cả các tín hiệu từ lưu lượng kế sơ cấp và các cảm biến áp suất, nhiệt độ xung quanh. Từ đó thực hiện các thuật toán số hóa thời gian thực để tính toán lưu lượng thể tích, lưu lượng khối lượng, mật độ và năng lượng nhiệt tiêu thụ.
Hệ thống giám sát DP Health Check™ đem lại lợi ích thực tế nào?

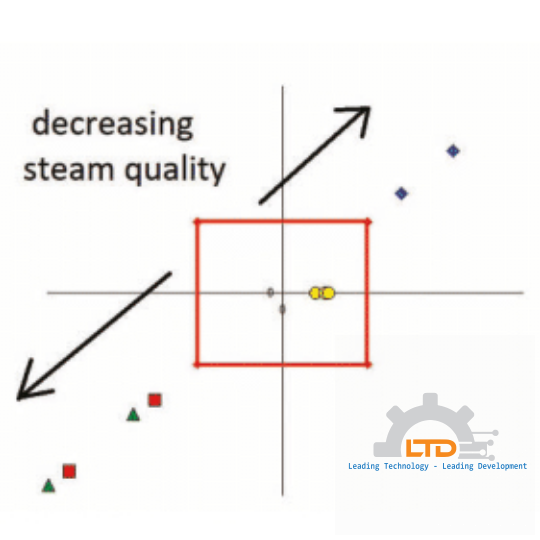

DP Health Check™ giúp giám sát liên tục tình trạng sức khỏe của phần tử đo chênh áp thông qua 7 phép kiểm tra chẩn đoán độc lập. Nhờ việc phân tích đồng thời ba giá trị áp suất, thiết bị phát hiện sớm sự sai lệch cảm biến, sự biến đổi chất lượng hơi bão hòa, hỗ trợ đắc lực nhà máy triển khai mô hình bảo trì theo tình trạng thực tế nhằm giảm thiểu downtime.
FlowCalc™ Model FC hỗ trợ những chuẩn giao tiếp truyền thông nào?
Thiết bị hỗ trợ kết nối linh hoạt và đa dạng với hầu hết các chuẩn công nghiệp hiện đại bao gồm HART, Modbus RTU, Modbus TCP/IP, BACnet MS/TP, BACnet/IP và hỗ trợ nhận nguồn/dữ liệu qua giao thức cấp nguồn qua mạng Ethernet (PoE).
Kết Luận
VorTek FlowCalc™ Flow Computer Model FC là giải pháp tính toán quản lý dòng chảy đa thông số mạnh mẽ và toàn diện bậc nhất cho các hệ thống công nghiệp hiện đại. Việc hội tụ năng lực xử lý thuật toán chính xác cao, giải pháp chẩn đoán lỗi DP Health Check™ đột phá cùng khả năng tương thích truyền thông đa nền tảng giúp doanh nghiệp nâng tầm độ chính xác trong kiểm soát, cắt giảm tối đa chi phí bảo trì và tối ưu hóa tổng chi phí sở hữu hệ thống (TCO) lâu dài.
