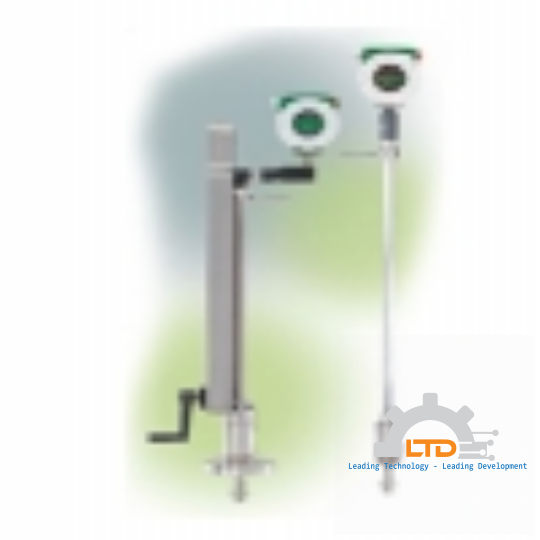

TỔNG QUAN VỀ LƯU LƯỢNG KẾ TURBINE DẠNG CẮM MODEL PRO-T

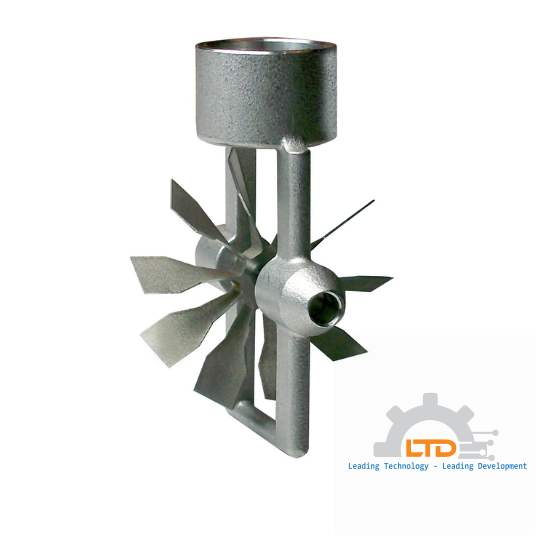

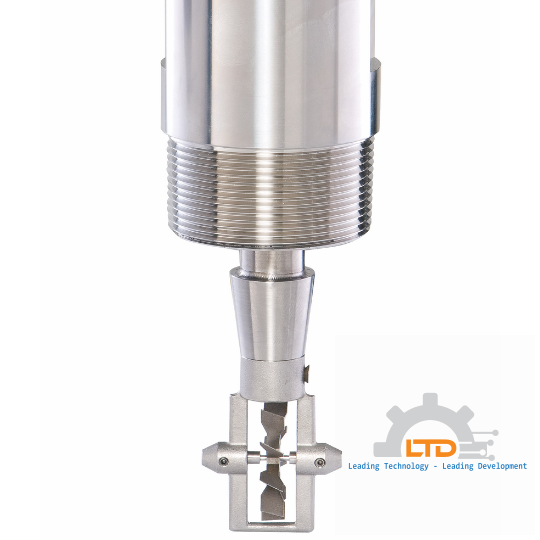

VorTek TurboPro® Model Pro-T hoạt động dựa trên nguyên lý quay của cánh turbine cục bộ trong lòng ống. Khi lưu chất di qua đầu dò, cánh quạt rotor quay tạo ra tần số xung từ tỉ lệ thuận với vận tốc dòng chảy. Thông qua kích thước đường ống thiết lập và số Reynolds, thiết bị tính toán chính xác vận tốc trung bình và lưu lượng thể tích. Khi được tích hợp thêm các cảm biến áp suất và nhiệt độ, bộ xử lý thông minh sẽ tự động tính toán lưu lượng khối lượng và mức tiêu hao năng lượng thực tế của dòng chất lỏng, khí hoặc hơi nước.
1. Nguyên Lý Hoạt Động & Các Phiên Bản Cấu Hình
Bằng cách theo dõi tần số quay của rotor thông qua cảm biến từ trường, Model Pro-T nhanh chóng xác định vận tốc dòng chảy tại điểm đo. Nhờ tích hợp thuật toán bù trừ đa biến dựa trên số Reynolds kết hợp dữ liệu nhiệt độ và áp suất, thiết bị giải quyết triệt để bài toán bù tỷ trọng, xuất ra thông số dòng chảy với độ tin cậy cực cao.
Các phiên bản tùy chọn linh hoạt theo nhu cầu vận hành:
📊 Model Pro-T-V Phiên bản tiêu chuẩn dùng đo lưu lượng thể tích của chất lỏng, khí hoặc hơi nước với mức chi phí đầu tư ban đầu tối ưu nhất.
🌡️ Model Pro-T-VT Tích hợp sẵn cảm biến nhiệt độ RTD, lựa chọn hoàn hảo cho bài toán đo lưu lượng khối lượng của hơi bão hòa hoặc quy trình cần bù nhiệt.
⚙️ Model Pro-T-VTP Cấu hình đa biến toàn diện: Lưu lượng + Nhiệt độ + Áp suất. Cho phép giám sát song song cả Lưu lượng thể tích, Lưu lượng khối lượng, Áp suất, Nhiệt độ và Mật độ lưu chất chỉ bằng một đầu dò duy nhất.
⚡ Model Pro-T-EM (Energy Monitoring) Chuyên dụng cho hệ thống quản lý năng lượng hơi nước, nước nóng hoặc nước lạnh, hỗ trợ tính toán trực tiếp công suất tiêu thụ theo BTU, Joule, Watt-hour hoặc Megawatt-hour thời gian thực.
2. Đặc Điểm Nổi Bật Của TurboPro® Model Pro-T
💰 Thiết Kế Insertion Tiết Kiệm
Không đòi hỏi cắt rời hay thay thế cả một đoạn ống lớn đắt đỏ, cấu trúc cắm insertion giúp giảm thiểu tối đa chi phí vật tư cơ khí, vận chuyển và nhân công lắp đặt trên các đường kính ống lớn.
🎯 Độ Chính Xác Đáng Tin Cậy
Đạt sai số lưu lượng thể tích ±1,2% (chất lỏng), ±1,5% (khí/hơi). Đối với lưu lượng khối lượng đạt độ chính xác tới ±1,5% cho chất lỏng và ±2,0% cho dòng môi chất khí, hơi.
🔄 Bảo Trì Nhanh Với Hot-Tap

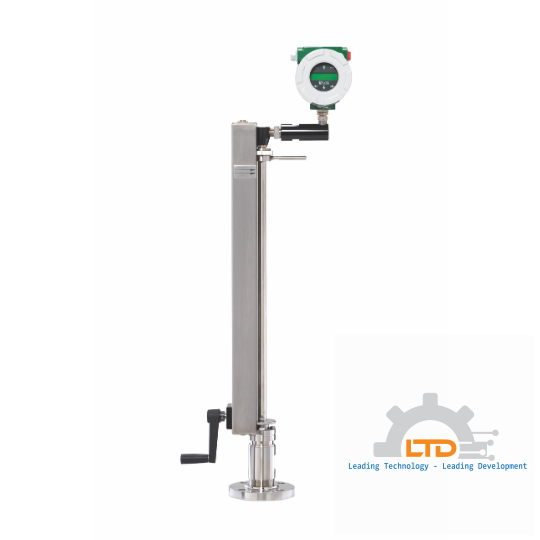

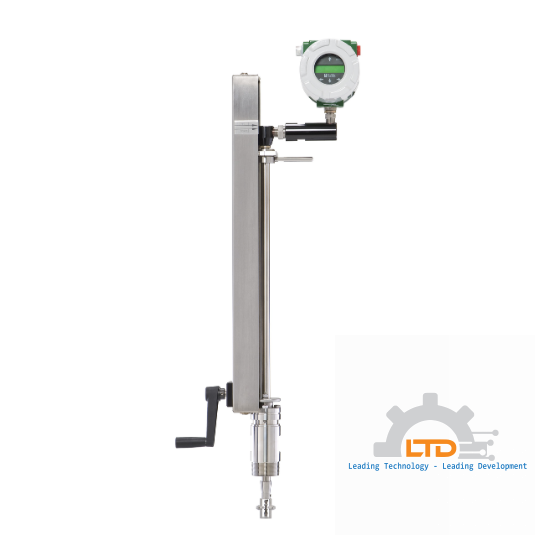

Tùy chọn cơ cấu cơ khí rút đầu dò Retractor kết hợp van thích ứng Hot-Tap cho phép tháo thiết bị để vệ sinh, hiệu chuẩn đột xuất một cách an toàn mà không cần cô lập đường ống hay ngắt dòng hệ thống.
3. Thông Số Kỹ Thuật Chính
| Thông số cấu phần |
Chi tiết thông số tiêu chuẩn Model Pro-T |
| Phương thức & Kích thước lắp đặt |
Dạng cắm (Insertion); Ứng dụng lý tưởng từ ống kích thước 2 inch (DN50) trở lên |
| Nhiệt độ môi chất vận hành |
Bản tiêu chuẩn: -55°C đến 238°C; Bản chịu nhiệt độ cao chuyên dụng: -267°C đến 454°C |
| Thời gian đáp ứng (Response Time) |
Linh hoạt tùy chỉnh cấu hình trong khoảng từ 1 đến 100 giây |
| Tín hiệu ngõ ra điều khiển |
Hỗ trợ lên tới tối đa 3 kênh Analog 4–20 mA độc lập, kết hợp ngõ ra xung và rơ-le cảnh báo |
| Đặc trưng thiết kế rotor |
Rotor có khả năng thay thế linh hoạt để thích nghi với sự thay đổi lưu lượng lớn theo mùa |
4. Ứng Dụng & Lợi Ích Thực Tế Trong Công Nghiệp
VorTek TurboPro® Model Pro-T sở hữu dải đo rộng với tổn thất áp suất cực kỳ thấp, đáp ứng xuất sắc các tiêu chuẩn vận hành khắc nghiệt:
- Hệ thống phân phối hơi nước: Đo lường chính xác lưu lượng hơi bão hòa và hơi quá nhiệt trong hệ thống lò hơi, các nhà máy nhiệt điện lớn.
- Giám sát mạng lưới khí nén: Quản lý mức tiêu thụ tổng, kiểm soát rò rỉ khí nén nội bộ nhằm tối ưu hiệu suất làm việc của trạm máy nén khí.
- Ngành hóa chất và dầu khí: Định lượng chính xác dòng khí tự nhiên, khí công nghiệp, hydrocarbon cũng như các dạng nhiên liệu lỏng quá trình.
- Quản lý năng lượng HVAC tòa nhà: Phiên bản Pro-T-EM hỗ trợ đo đạc, tính toán chi phí năng lượng BTU tự động cho hệ thống chiller làm lạnh, boiler trung tâm hoặc nước nóng gia nhiệt.
FAQ — Câu Hỏi Thường Gặp Về TurboPro® Model Pro-T
Lưu lượng kế TurboPro® Model Pro-T đo được những môi chất nào?
Thiết bị được thiết kế tối ưu để đo đạc linh hoạt cả ba trạng thái vật chất bao gồm chất lỏng, chất khí công nghiệp và hơi nước, miễn là đặc tính hóa học của môi chất tương thích với vật liệu chế tạo của đầu dò cảm biến.
Tại sao trên các đường ống kích thước lớn, kiểu dáng cắm Insertion lại vượt trội hơn Inline?
Đối với hệ thống đường ống lớn, việc mua một chiếc đồng hồ inline tiêu tốn ngân sách rất khổng lồ và yêu cầu cắt ống lắp đặt phức tạp. Kiểu dáng cắm Insertion chỉ yêu cầu gia cố một điểm kết nối nhỏ trên thân ống, giúp cắt giảm hơn 70% chi phí đầu tư phần cứng và tối giản hóa việc bảo trì, nâng cấp sau này.
Thiết bị có thể kết nối đồng bộ trực tiếp với hệ thống PLC hay SCADA không?
Hoàn toàn dễ dàng. Thiết bị hỗ trợ đa dạng cấu hình ngõ ra tín hiệu công nghiệp tiêu chuẩn, đồng thời hỗ trợ theo dõi, cài đặt cấu hình trực quan ngay trên màn hình hiển thị LCD, giúp kỹ thuật viên dễ dàng tích hợp thiết bị vào kiến trúc điều khiển tự động hóa DCS, PLC và SCADA hiện hữu.
Kết Luận
VorTek TurboPro® Insertion Turbine Flow Meter Model Pro-T là giải pháp đo lưu lượng đa biến hiệu quả kinh tế hàng đầu cho các đường ống kích thước lớn hiện nay. Sự tích hợp thông minh các biến số đo lường (lưu lượng, áp suất, nhiệt độ, năng lượng) vào trong một thiết bị cắm gọn gàng không chỉ nâng cao độ chính xác của quy trình kiểm soát tự động mà còn giúp doanh nghiệp giải bài toán tối ưu chi phí đầu tư, đảm bảo dây chuyền vận hành liên tục lâu dài nhờ công nghệ Hot-Tap đột phá.
