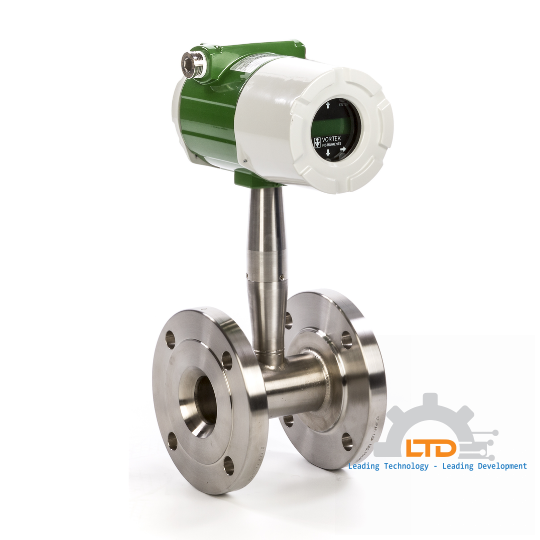

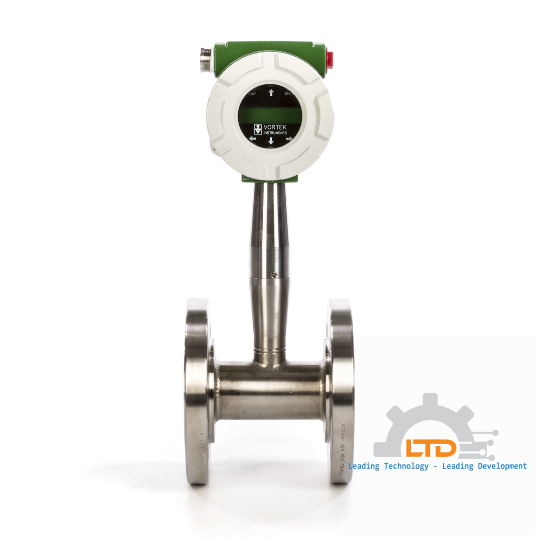

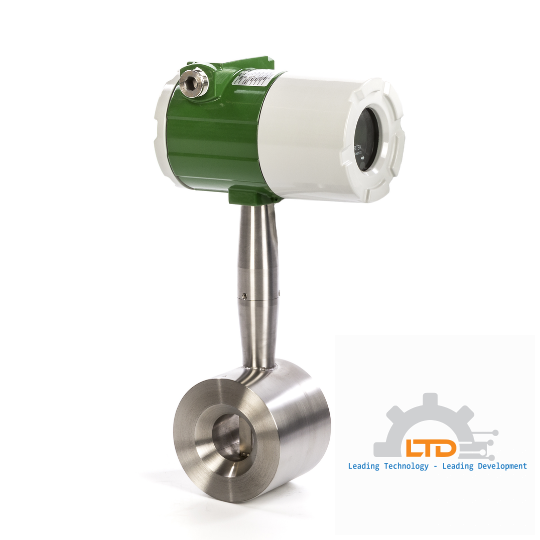

TỔNG QUAN VỀ NGUYÊN LÝ HOẠT ĐỘNG CỦA PRO-V® M24
Model M24 hoạt động theo nguyên lý tạo xoáy Vortex Shedding. Khi lưu chất đi qua thanh tạo xoáy (Bluff Body), các đường xoáy được hình thành luân phiên phía sau vật cản. Cảm biến áp điện (Piezoelectric Sensor) độ nhạy cao sẽ phát hiện tần số xuất hiện của các xoáy (tỷ lệ thuận với vận tốc dòng chảy) để bộ vi xử lý tính toán lưu lượng thể tích chính xác. Đối với các phiên bản tích hợp cảm biến nhiệt độ RTD Platinum và cảm biến áp suất trạng thái rắn (Solid-State Pressure Transducer), thiết bị tiếp tục thực hiện thuật toán bù trừ mật độ liên tục để xuất ra giá trị lưu lượng khối lượng (Mass Flow) và năng lượng tiêu thụ, duy trì độ chính xác cao trong nhiều điều kiện vận hành.
1. Thiết Kế Đa Biến & Giải Pháp Thân Đồng Hồ Thu Hẹp
Model Pro-V® M24 được tối ưu hóa toàn diện với năng lực tích hợp đa cấu phần phần cứng thông minh, giải quyết bài toán đo lưu chất biến thiên một cách triệt để:
📊 Đồng Hồ Đo Lưu Lượng Đa Biến Tích hợp đồng thời nhiều phép đo: lưu lượng thể tích, lưu lượng khối lượng, nhiệt độ, áp suất, mật độ và năng lượng BTU trong cùng một thiết bị duy nhất, đơn giản hóa tối đa cấu trúc tủ điện điều khiển.
📉 Phiên Bản M24R Reduced Bore Thiết kế thu hẹp đường kính lòng thân đồng hồ độc đáo giúp tăng vận tốc dòng chảy nội bộ, mở rộng đáng kể dải đo ở lưu lượng cực thấp mà không cần can thiệp sửa đổi hay hàn cắt lại hệ thống đường ống hiện hữu (đối với nhiều cấp áp suất ANSI).
2. Đặc Điểm Nổi Bật Của Pro-V® Inline Model M24
🔌 Công Nghệ Cấp Nguồn Qua Cáp Mạng (PoE)
Là một trong những dòng lưu lượng kế vortex tiên phong hỗ trợ Power over Ethernet (PoE), cho phép truyền công suất nguồn và dữ liệu số đồng thời trên cùng một sợi cáp Ethernet, đơn giản hóa hệ thống dây dẫn.
⚡ Đo Quản Lý Năng Lượng Nhiệt BTU
Các phiên bản VT-EM và VTP-EM sở hữu khả năng tính toán trực tiếp công suất nhiệt lượng, chỉ số BTU tiêu thụ thực tế của hệ thống phân phối nước nóng, nước lạnh Chiller hoặc dòng hơi nước quá nhiệt.
🏭 Kiến Trúc Đạt Tiêu Chuẩn Công Nghiệp Nặng
Sở hữu cảm biến hàn kín hoàn toàn cùng lớp vỏ bảo vệ bền bỉ chuẩn NEMA 4X / IP66. Đầy đủ các chứng nhận quốc tế phòng nổ khắt khe FM, ATEX và IECEx cho các vùng vận hành nguy hiểm.
3. Thông Số Kỹ Thuật Chính
| Thông số cấu phần |
Chi tiết kỹ thuật tiêu chuẩn Model M24 / M24R |
| Kích thước đường ống hỗ trợ |
Lắp đặt inline trực tiếp; Tương thích dải ống từ DN15 (1/2") đến DN300 (12") |
| Tùy chọn chủng loại vật liệu thân |
Chế tạo từ thép không gỉ 316 Stainless Steel, Carbon Steel hoặc Hastelloy C276 cao cấp |
| Dải nhiệt độ & Áp suất làm việc |
Nhiệt độ lưu chất rộng từ -200°C đến 400°C; Áp suất chịu đựng lên đến cấp ANSI Class 900 |
| Giao thức kết nối truyền thông |
Hỗ trợ ngõ ra Analog 4–20 mA, Pulse, mạng công nghiệp HART, Modbus RTU, Modbus TCP/IP, BACnet MS/TP, BACnet/IP và tùy chọn Ethernet/IP |
4. Phạm Vi Ứng Dụng & Lợi Ích Vận Hành Thực Tế
Model M24 đem lại năng lực thích ứng linh hoạt, đáp ứng bền bỉ các tiêu chuẩn kiểm soát chất lượng khắt khe:
- Môi trường nhà máy điện & Năng lượng: Đo đạc định lượng chính xác dòng hơi bão hòa, hơi quá nhiệt trong lò hơi, tối ưu hóa hiệu suất tiêu hao.
- Hệ thống điều hòa phụ tải HVAC: Quản lý lưu lượng, tính toán chỉ số BTU nhiệt lượng của nước nóng, nước lạnh và các dòng dầu truyền nhiệt tuần hoàn.
- Ngành Hóa chất & Chế biến: Giám sát dòng chảy hóa chất lỏng, dung môi quá trình, các dòng khí công nghệ, nitơ, carbon dioxide ổn định.
- Công nghiệp Dầu khí tổng hợp: Kiểm soát lưu lượng khí tự nhiên đầu nguồn, mạng lưới khí nén và các hệ thống phân phối nhiên liệu.
- Ngành thực phẩm và đồ uống: Ứng dụng giám sát hơi gia nhiệt, nước sạch dây chuyền và chịu đựng tốt quy trình súc rửa vệ sinh tự động CIP.
FAQ — Câu Hỏi Thường Gặp Về Pro-V® Model M24
Model M24 có thể ứng dụng đo đạc trực tiếp lưu lượng khối lượng (Mass Flow) không?
Có. Với các phiên bản tích hợp đầy đủ tổ hợp cảm biến nhiệt độ và áp suất, bộ vi xử lý của đồng hồ tự động thực hiện thuật toán số hóa thời gian thực để tính toán trực tiếp lưu lượng khối lượng, mật độ lưu chất và mức tiêu thụ năng lượng.
Giải pháp công nghệ Power over Ethernet (PoE) mang lại lợi ích thực tế nào?
PoE cho phép đồng hồ nhận nguồn điện vận hành đồng thời truyền tải toàn bộ dữ liệu số chỉ thông qua một sợi cáp mạng Ethernet duy nhất. Giải pháp này giúp cắt giảm hơn 50% chi phí dây dẫn, vật tư phụ trợ và đơn giản hóa việc lắp đặt.
Thiết bị có hoạt động ổn định trong môi trường chất lỏng đa pha không?
Không khuyến nghị. VorTek Instruments lưu ý người sử dụng tuyệt đối không áp dụng Model M24 cho các loại lưu chất đa pha (Multi-phase Fluids) để tránh gây sai số phép đo vật lý và làm giảm tuổi thọ làm việc của cảm biến áp điện.
Kết Luận
VorTek Pro-V® Inline Vortex Flow Meter Model M24 là giải pháp công nghệ đo dòng chảy đa biến đỉnh cao dành cho các nhà máy tự động hóa hiện đại. Việc hội tụ năng lực đo đa thông số (lưu lượng khối lượng, áp suất, nhiệt độ, mật độ, BTU) kết hợp tùy chọn Reduced Bore thông minh cho dải lưu lượng thấp và giải pháp truyền thông mạng PoE đột phá giúp doanh nghiệp tối ưu hóa chi phí đầu tư hạ tầng, đơn giản hóa kiến trúc kết nối và nâng cao đáng kể hiệu quả kiểm soát quy trình.
