InteliSENS DGk3400-i4: Giải Pháp Đo Đường Kính 3 Trục Chuyên Dụng Cho Ống Lớn (Large Pipe)

InteliSENS DGk3400-i4: Giải Pháp Đo Đường Kính 3 Trục Chuyên Dụng Cho Ống Lớn (Large Pipe)

Trong ngành công nghiệp đùn ống nhựa (HDPE, PVC) và ống kim loại kích thước lớn, việc kiểm soát biến dạng hình học (độ tròn/ovality) là một thách thức kỹ thuật lớn. Do tác động của trọng lực lên vật liệu nóng chảy, ống lớn thường bị méo hình elip hoặc "chảy xệ" trước khi nguội hoàn toàn.

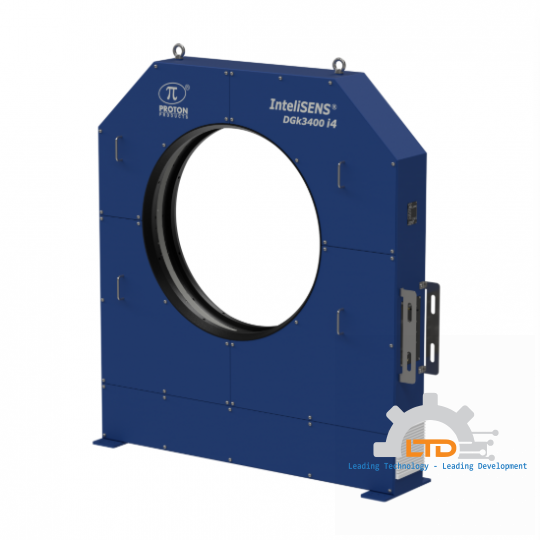

InteliSENS DGk3400-i4 của Proton Products là dòng máy đo đường kính 3 trục (Triple Axis) được thiết kế chuyên biệt để giải quyết bài toán này, mang lại độ chính xác tuyệt đối cho các sản phẩm có đường kính lên đến 400mm.

1. Tại sao phải dùng DGk3400-i4 cho ống lớn?

Đối với các ống có đường kính trên 100mm, việc sử dụng máy đo 2 trục (X-Y) thông thường là không đủ. Máy 2 trục chỉ đo được 2 điểm vuông góc, dễ dàng bỏ sót các biến dạng nằm chéo (tri-lobular) hoặc không phản ánh đúng diện tích mặt cắt ngang thực tế.

DGk3400-i4 sử dụng công nghệ đo 3 trục (Triple Axis) bố trí lệch nhau 60°:

• Kiểm soát độ Oval (Ovality) toàn diện: Cung cấp bức tranh toàn cảnh về hình dạng ống, giúp phát hiện ngay lập tức sự biến dạng do trọng lực hoặc lỗi khuôn đùn.
• Tính toán đường kính trung bình ($D_{avg}$) chính xác: Thuật toán tổng hợp từ 3 trục giúp loại bỏ sai số, đảm bảo tính toán đúng lượng nguyên vật liệu tiêu thụ (tiết kiệm nhựa/kim loại).

2. Đặc điểm kỹ thuật nổi bật

Công nghệ Solid-State (CCD & LED)

Khác với các dòng máy Laser cũ sử dụng gương quay cơ học (dễ hỏng hóc khi hoạt động liên tục với khung máy lớn), DGk3400-i4 sử dụng công nghệ Cảm biến quang học trạng thái rắn (Solid-State CCD).

• Không bộ phận chuyển động: Đảm bảo tuổi thọ thiết bị cực cao, hoạt động bền bỉ trong môi trường bụi bặm của nhà máy ống nhựa/thép.
• Nguồn sáng LED: An toàn cho người vận hành, tuổi thọ đèn cao hơn nhiều so với ống phóng Laser.

Kết nối Công nghiệp 4.0 (Industry 4.0 Ready)

Đây là dòng sản phẩm thông minh thế hệ mới ("i4") của Proton, tích hợp sẵn mọi giao thức cần thiết mà không cần hộp chuyển đổi:

• Giao tiếp đa dạng: Tích hợp sẵn EtherNet/IP, PROFINET, Profibus, Modbus TCP/IP.
• Wi-Fi tích hợp: Cho phép kỹ sư dùng máy tính bảng truy cập vào giao diện Web server của máy để cài đặt, xem biểu đồ đường kính và chẩn đoán lỗi từ xa.

3. Thông số kỹ thuật chính (Key Specifications)

4. Ứng dụng trọng điểm trong công nghiệp

Sản xuất ống hạ tầng (Infrastructure Pipes)

Ứng dụng cho các dây chuyền đùn ống cấp thoát nước HDPE, ống cống PVC đường kính lớn. Việc kiểm soát độ dày và đường kính giúp nhà máy tiết kiệm hàng tấn nguyên liệu mỗi tháng bằng cách chạy ở dung sai dưới (min tolerance) một cách an toàn.

Ngành Dầu khí (Oil & Gas)

Đo lường các loại ống dẫn dầu, ống composite (RTP - Reinforced Thermoplastic Pipe) yêu cầu khắt khe về độ tròn để đảm bảo khả năng chịu áp lực và lắp đặt khớp nối.

Ống cách nhiệt (Insulated Pipe)

Kiểm soát đường kính lớp vỏ bọc ngoài (Jacket) của các đường ống dẫn nhiệt/lạnh trong các hệ thống HVAC công nghiệp hoặc đường ống dẫn dầu.
