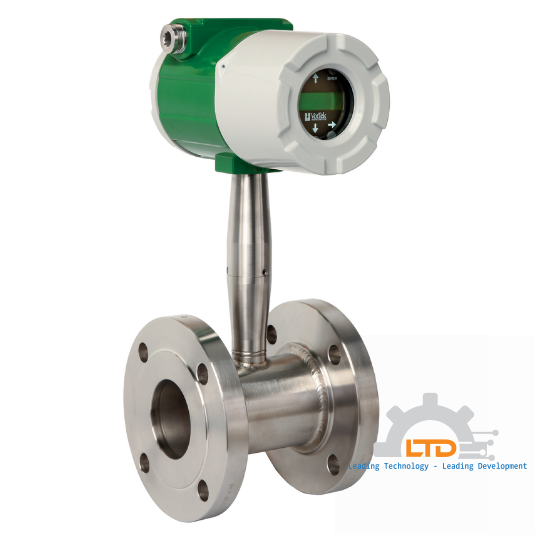

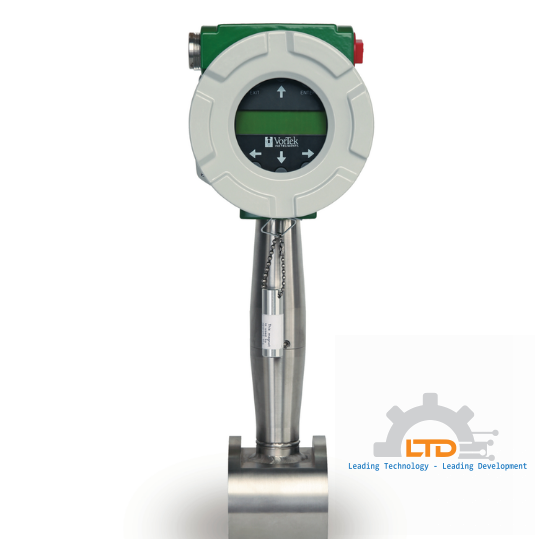

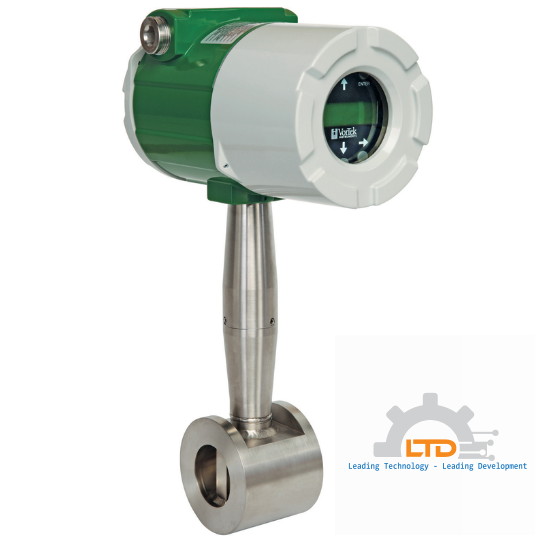

TỔNG QUAN VỀ LƯU LƯỢNG KẾ VORTEX MODEL M22
VorTek Pro-V® Model M22 là giải pháp đo dòng chảy tiên tiến được thiết kế chuyên dụng cho chất lỏng, khí và hơi nước trong môi trường công nghiệp khắc nghiệt. Nhờ thiết kế cảm biến hàn kín hoàn toàn (All-Welded) và không có bộ phận chuyển động cơ khí, thiết bị đem lại độ tin cậy vận hành tuyệt đối, dải đo rộng với tỷ số turndown lên đến 100:1, giúp nâng cao hiệu suất hoạt động ổn định và lâu dài cho toàn hệ thống tự động hóa.
1. Nguyên Lý Hoạt Động & Các Phiên Bản Cấu Hình
Model M22 hoạt động dựa trên hiện tượng tạo xoáy luân phiên phía sau một vật cản (Bluff Body). Khi lưu chất đi qua đường ống, cảm biến áp điện (Piezoelectric Sensor) sẽ phát hiện tần số của các xoáy này để tính toán vận tốc dòng chảy, kết hợp dữ liệu nhiệt độ và áp suất để xuất ra các đại lượng khối lượng, mật độ chuẩn xác.
Các phiên bản linh hoạt phục vụ từng bài toán ứng dụng:
📊 Model M22-V Đo lưu lượng thể tích cơ bản cho các ứng dụng chất lỏng, chất khí hoặc hơi nước công nghiệp.
🌡️ Model M22-VT Tích hợp thêm cảm biến nhiệt độ RTD nhằm tính toán lưu lượng khối lượng chính xác cho dòng hơi bão hòa.
⚙️ Model M22-VTP Tích hợp toàn diện: Lưu lượng + Nhiệt độ + Áp suất. Cho phép xuất đồng thời Mass Flow, Temperature, Pressure và Density chỉ trên 1 thiết bị.
⚡ Energy Monitoring Cấu hình chuyên dụng cho hệ thống hơi, nước nóng/lạnh, có khả năng tính toán trực tiếp mức tiêu thụ năng lượng theo thời gian thực.
2. Đặc Điểm Nổi Bật Của VorTek Model M22
🎯 Đo Đồng Thời Đa Biến
Tích hợp nhiều chức năng đo lường (thể tích, khối lượng, áp suất, nhiệt độ, mật độ, năng lượng) giúp đơn giản hóa hệ thống cơ khí và giảm số lượng điểm cắt ống.
📈 Độ Chính Xác Vượt Trội
Sai số lưu lượng thể tích chỉ ±0,7% (chất lỏng), ±1% (khí/hơi). Đối với lưu lượng khối lượng đạt tới mức ±1% (chất lỏng) và ±1,5% (khí/hơi).
🛠️ Không Bộ Phận Chuyển Động
Cấu trúc cơ khí dạng tĩnh tĩnh hoàn toàn giúp thiết bị ít bị hao mòn cơ học, tối thiểu hóa hoạt động bảo trì và gia tăng đáng kể tuổi thọ vận hành.
3. Thông Số Kỹ Thuật Chính
| Thông số cấu phần |
Chi tiết kỹ thuật tiêu chuẩn |
| Kích thước đường ống |
DN15 đến DN300 (Tương đương từ 1/2" đến 12") |
| Nhiệt độ lưu chất chịu đựng |
Lên đến 400°C (750°F) |
| Áp suất làm việc tối đa |
Lên đến 1500 psig (Tùy thuộc vào cấu hình phiên bản) |
| Nguồn cấp điện đầu vào |
12–36 VDC, 100–240 VAC hoặc giao thức Power over Ethernet (PoE) |
| Giao diện hiển thị & Cấu hình |
Màn hình LCD 2 dòng x 16 ký tự; Cấu hình bằng phím bấm trực tiếp |
4. Ứng Dụng & Lợi Ích Thực Tế Trong Công Nghiệp
Thiết bị đáp ứng xuất sắc các tiêu chuẩn vận hành khắt khe trong nhiều lĩnh vực công nghiệp trọng điểm:
- Đo hơi nước hiệu quả: Kiểm soát chính xác lượng hơi bão hòa, hơi quá nhiệt trong hệ thống lò hơi công nghiệp.
- Ngành hóa chất & dầu khí: Giám sát lưu lượng dòng chảy khí tự nhiên, khí công nghiệp, hóa chất lỏng và các khí quá trình.
- Ngành thực phẩm & đồ uống: Đo đạc tối ưu lượng nước nóng, hơi gia nhiệt và hệ thống nước làm mát dây chuyền sản xuất.
- Giải pháp HVAC & Năng lượng: Phiên bản Energy Monitoring giúp quản lý, tính toán năng lượng tiêu thụ cho các tòa nhà và nhà máy lớn.
FAQ — Câu Hỏi Thường Gặp Về Model M22
VorTek Model M22 đo được những loại môi chất nào?
Thiết bị phù hợp hoàn hảo để đo chất lỏng, chất khí và hơi nước. Vật liệu chế tạo có thể tùy chọn linh hoạt từ Inox 316L, Hastelloy C276 hoặc thép carbon A105 để tương thích tốt nhất với đặc tính ăn mòn của môi chất.
Model M22 có thể đo lưu lượng khối lượng trực tiếp mà không cần bộ tính toán rời không?
Có. Phiên bản đa biến M22-VTP được tích hợp sẵn các cảm biến đo lưu lượng, nhiệt độ và áp suất đồng thời trên cùng một thân thiết bị. Nhờ đó, bộ vi xử lý thực hiện thuật toán tính toán trực tiếp giá trị lưu lượng khối lượng một cách độc lập.
Thiết bị có khả năng tích hợp linh hoạt với hệ thống PLC hay SCADA hiện hữu không?
Hoàn toàn tương thích. VorTek Model M22 hỗ trợ đầy đủ các tùy chọn giao tiếp công nghiệp phổ biến và các ngõ ra tiêu chuẩn, giúp kỹ thuật viên dễ dàng cấu hình kết nối, truyền dữ liệu thời gian thực về hệ thống PLC, DCS hay SCADA trung tâm.
Kết Luận
VorTek Pro-V® Inline Vortex Flow Meter Model M22 là giải pháp công nghệ toàn diện giúp nâng cao năng lực đo lường đa biến cho nhà máy. Việc kết hợp nhiều thông số đo tại một điểm duy nhất không chỉ tối ưu độ chính xác kiểm soát, mà còn mang lại lợi ích kinh tế lâu dài thông qua việc tiết kiệm đáng kể chi phí vật tư phụ trợ, giảm thiểu thời gian dừng máy bảo trì và đơn giản hóa quy trình tích hợp tự động hóa.
