TỔNG QUAN VỀ NGUYÊN LÝ HOẠT ĐỘNG CỦA SONOPRO® U42
SonoPro® U42 sử dụng hai đầu dò siêu âm phát và nhận tín hiệu liên tục theo cả hai chiều: cùng chiều và ngược chiều dòng chảy của lưu chất. Bộ vi xử lý tích hợp thuật toán xử lý tín hiệu độc quyền của VorTek thực hiện đo chính xác chênh lệch thời gian truyền sóng siêu âm giữa hai hướng để xác định vận tốc dòng chảy và tính toán lưu lượng thể tích. Khi tích hợp thêm hai cảm biến nhiệt độ RTD gắn ngoài, thiết bị tự động tính toán chênh lệch nhiệt độ nước cấp/nước hồi để xuất ra công suất nhiệt và tổng năng lượng tiêu thụ (BTU) theo thời gian thực mà không gây cản trở dòng chảy.
1. Phạm Vi Đo Đạc & Phương Án Gá Lắp Linh Hoạt
Model U42 đem lại năng lực kết hợp linh hoạt phần cứng để thích ứng hoàn hảo với các yêu cầu hạ tầng kỹ thuật và kích thước đường ống khác nhau:
Hỗ trợ đa dạng tính năng đo đạc và tùy chọn lắp đặt:

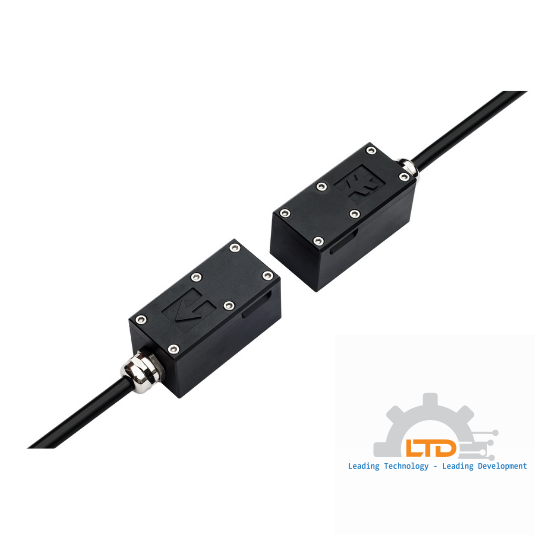

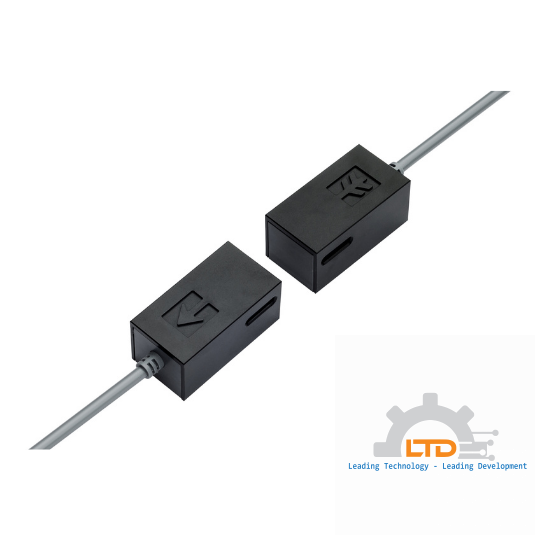

🧲 Cấu Hình Kẹp Ngoài (Clamp-On) Đầu dò gắn trực tiếp bên ngoài đường ống, không cần cắt ống hay dừng hệ thống, giúp loại bỏ hoàn toàn nguy cơ rò rỉ lưu chất và tiết kiệm tối đa thời gian, chi phí lắp đặt.
🎯 Cấu Hình Dạng Cắm (Insertion) Đầu dò cắm trực tiếp vào bên trong đường ống, mang lại giải pháp kỹ thuật tối ưu và tin cậy cho các hệ thống đường ống cũ, bám cặn dày hoặc điều kiện không thể sử dụng đầu dò kẹp ngoài.
2. Đặc Điểm Nổi Bật Của SonoPro® Commercial Series
📈 Thuật Toán Độc Quyền Độ Chính Xác Cao
Sử dụng thuật toán nâng cao của VorTek giúp tối ưu hiệu năng và bắt sóng nhạy bén ở cả lưu tốc cực thấp và cực cao. Sai số tiêu chuẩn đạt ±1% giá trị đo và có thể đạt tới mức ±0,5% sau khi hiệu chuẩn thực tế.
⚡ Đo Quản Lý Năng Lượng Nhiệt BTU
Dễ dàng tích hợp thêm cặp cảm biến nhiệt độ RTD để ghi nhận nhiệt độ nước cấp, nước hồi, tự động tính công suất nhiệt và tổng năng lượng BTU tiêu thụ cho hệ thống HVAC và District Energy.
📺 Giao Diện Màn Hình LCD Đồ Họa

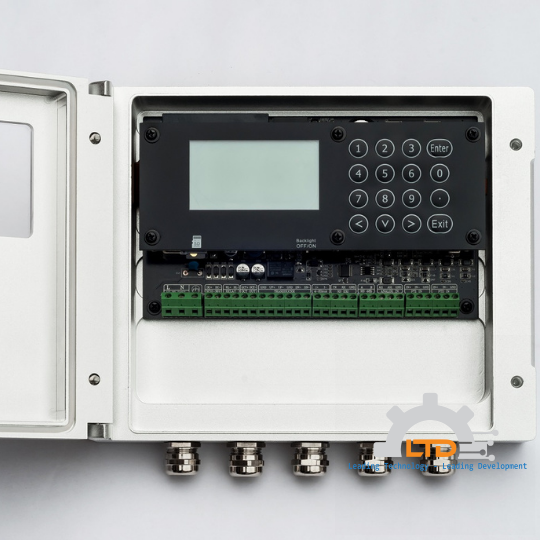

Trang bị màn hình LCD cấu trúc lớn 240 x 128 pixel tích hợp đèn nền Backlight trực quan, hỗ trợ người vận hành theo dõi liên tục lưu lượng tức thời, tổng lưu lượng, vận tốc dòng chảy và trạng thái thiết bị.
3. Thông Số Kỹ Thuật Chi Tiết Phần Cứng
| Thông số cấu phần |
Chi tiết thông số kỹ thuật tiêu chuẩn Model U42 |
| Kích thước đường ống hỗ trợ |
Dải ứng dụng rộng mở từ đường kính ống DN25 (1") cho đến DN5000 (200") |
| Dải lưu tốc dòng chảy đáp ứng |
Đo đạc nhạy bén dải vận tốc lưu chất siêu rộng từ ±0,01 m/s cho đến ±12 m/s |
| Độ lặp lại phép đo (Repeatability) |
Độ lặp đạt mức tối ưu 0,15% giá trị đo, đảm bảo tính nhất quán của số liệu |
| Tùy chọn nguồn điện đầu vào |
Hỗ trợ dải nguồn xoay chiều 90–250 VAC hoặc nguồn một chiều 10–36 VDC |
| Cấp độ bảo vệ phần cứng (IP) |
Khối cảm biến đầu dò đạt IP68 chống ngập; Vỏ bộ điều khiển hiển thị đạt IP65 |
4. Phạm Vi Ứng Dụng & Lợi Ích Thực Tế Tại Nhà Máy
Bằng việc loại bỏ các cấu trúc cơ khí quay, SonoPro® Model U42 đem lại vòng đời vận hành bền bỉ và chi phí bảo trì cực kỳ thấp:
- Mạng lưới điều tiết HVAC: Định lượng lưu lượng dòng nước nóng, nước lạnh tuần hoàn Chiller và giám sát công suất BTU trạm trung tâm.
- Cấp và xử lý nước sạch: Giải pháp tin cậy hàng đầu cho các nhà máy nước sạch đô thị, trạm bơm tăng áp và mạng lưới cấp nước công nghiệp.
- Quy trình phụ trợ Dầu khí: Đo lưu lượng dầu, dòng nước công nghiệp và các hệ thống phụ trợ vận hành phụ tải của nhà máy.
- Dây chuyền công nghiệp hóa chất: Giám sát lưu lượng tuần hoàn của các hóa chất lỏng, dung môi quá trình mà không sợ ăn mòn hư hại đầu dò.
- Nông nghiệp & Quản lý năng lượng: Kiểm soát lưu lượng nước hệ thống tưới tiêu quy mô lớn và theo dõi mức độ tiêu thụ năng lượng của cụm trao đổi nhiệt District Energy.
FAQ — Câu Hỏi Thường Gặp Về SonoPro® Model U42
Đồng hồ siêu âm SonoPro® U42 có bắt buộc phải cắt đường ống khi lắp đặt?
Không bắt buộc đối với phiên bản kẹp ngoài Clamp-On. Các đầu dò được gá trực tiếp bên ngoài thành ống giúp việc lắp đặt diễn ra nhanh chóng mà không cần dừng hệ thống. Với các đường ống cũ bám cặn dày không thể bắt sóng ngoài, cấu hình Insertion dạng cắm sẽ là phương án thay thế lý tưởng.
Thiết bị hỗ trợ liên kết các giao thức truyền thông công nghiệp nào?
Model U42 hỗ trợ phong phú các cổng kết nối tiêu chuẩn công nghiệp bao gồm ngõ ra Analog 4–20 mA, Pulse Output, Relay Output và truyền thông nối tiếp RS-232, RS-485 Modbus RTU, dễ dàng kết nối đồng bộ về PLC, SCADA, DCS hoặc BMS trung tâm.
Lưu lượng kế U42 tương thích tốt nhất với những nhóm chất lỏng nào?
Thiết bị được tối ưu hóa đặc biệt để đo đạc các chất lỏng sạch, có tính đồng nhất cao, chứa rất ít bọt khí hoặc hạt rắn lơ lửng, tiêu biểu như nước công nghiệp, nước đô thị sinh hoạt, dầu và nhiều dòng hóa chất lỏng quá trình.
Kết Luận
VorTek SonoPro® Commercial Series Ultrasonic Flow Meter Model U42 mang đến sự cân bằng hoàn hảo giữa hiệu suất vận hành, chi phí đầu tư kinh tế và tính linh hoạt ứng dụng. Với công nghệ Transit-Time nhạy bén, khả năng lựa chọn linh động giữa kết cấu Clamp-On hoặc Insertion, cùng tích hợp đo năng lượng BTU và đa dạng giao thức truyền thông, Model U42 giúp doanh nghiệp nâng cao hiệu quả quản trị mạng lưới chất lỏng, kiểm soát tối ưu tiêu thụ năng lượng và cắt giảm tối đa chi phí bảo trì.
