TỔNG QUAN VỀ NGUYÊN LÝ HOẠT ĐỘNG CỦA SONOPRO® S34

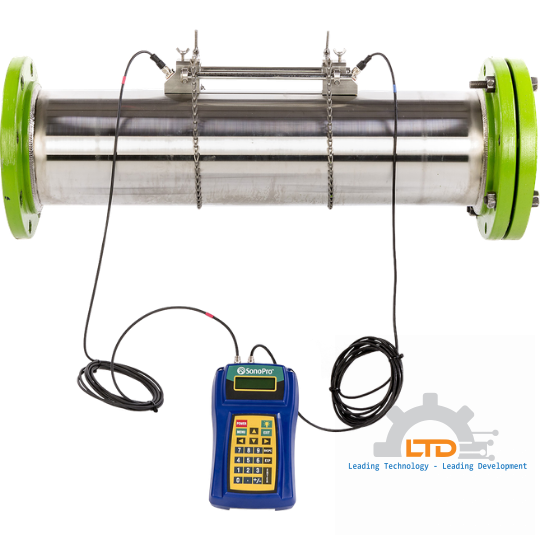

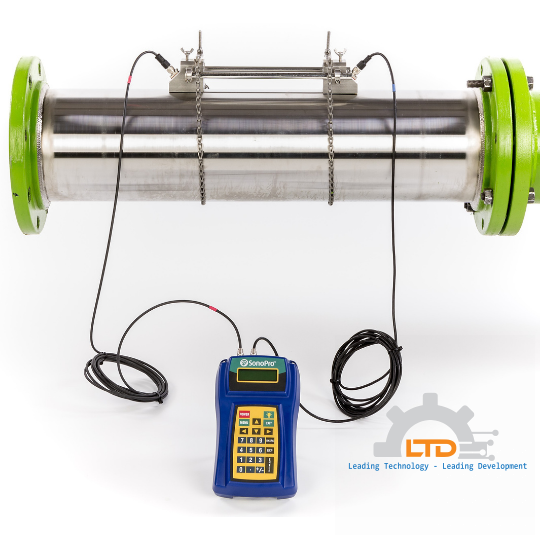

SonoPro® S34 hoạt động dựa trên phương pháp đo chênh lệch thời gian truyền sóng siêu âm xuôi dòng và ngược dòng (Transit-Time). Cặp cảm biến Clamp-On gắn ngoài đường ống phát tín hiệu siêu âm tần số cao xuyên qua thành ống và môi chất. Bộ xử lý thuật toán tính toán độ chênh lệch thời gian siêu mịn để quy đổi ra vận tốc dòng chảy cục bộ và lưu lượng thể tích. Khi tích hợp thêm cặp cảm biến nhiệt độ gắn ngoài (RTD), thiết bị lập tức kích hoạt tính năng tính toán đa biến: Mass Flow, Density, công suất nhiệt lượng và tổng năng lượng BTU tiêu thụ mà không gây cản trở dòng hay sụt áp.
1. Phạm Vi Đo Đạc & Cấu Hình Lắp Đặt Linh Hoạt
Model S34 mang lại năng lực tùy biến cấu hình phần cứng vượt trội để thích ứng hoàn hảo với các đặc tính hình học đường ống khác nhau tại hiện trường khảo sát:
Hỗ trợ đa dạng phương thức bố trí đầu dò nâng cao độ nhạy:
📏 Khả Năng Thích Ứng Ống Rộng Phù hợp cho mọi dải kích thước đường kính ống từ cỡ nhỏ DN15 (1/2") cho đến siêu đường ống dẫn DN5000 (200") với dải đo rộng lên tới 400:1.
📐 Cấu Hình Định Vị Đa Dạng Hỗ trợ thiết lập đầy đủ các phương thức định vị đầu dò siêu âm kẹp ngoài tiêu chuẩn bao gồm kiểu chữ Z (Z-Mount), kiểu chữ V (V-Mount) và kiểu chữ W (W-Mount) linh hoạt.
2. Đặc Điểm Nổi Bật Của Lưu Lượng Kế Cầm Tay S34

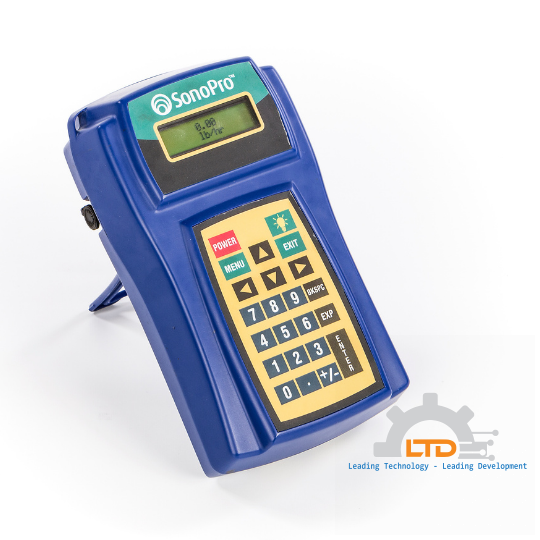

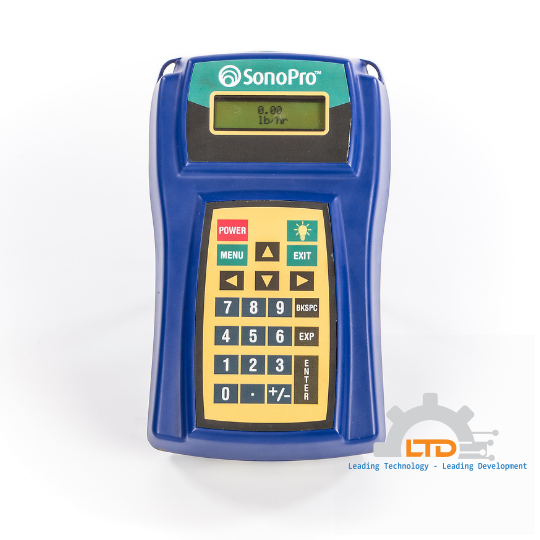

🎒 Cơ Động Cho Kỹ Sư Hiện Trường
Thiết kế gọn nhẹ, giao diện cầm tay chắc chắn giúp dễ dàng mang theo khảo sát và so sánh đối chiếu số liệu sai lệch của các đồng hồ đo cũ hiện hữu mà không cần can thiệp hệ thống.
🧮 Can Thiệp Đa Biến Thông Minh
Đồng thời ghi nhận và hiển thị các đại lượng lưu lượng thể tích, lưu lượng khối lượng, mật độ, nhiệt độ và năng lượng BTU, đáp ứng tốt cho bài toán quản lý năng lượng HVAC chuyên nghiệp.
🛠️ Đồng Bộ Hệ Phần Mềm SonoConfig™
Kết nối mượt mà cổng máy tính qua cáp USB tiêu chuẩn hoặc kết nối không dây Bluetooth® tùy chọn, hỗ trợ hướng dẫn tính toán tọa độ gá đầu dò, chẩn đoán lỗi và phát lại kết quả đo trực quan.
3. Thông Số Kỹ Thuật Chi Tiết Phần Cứng
| Thông số cấu phần |
Chi tiết thông số kỹ thuật Model S34 |
| Công nghệ đo & Lắp đặt |
Siêu âm Transit-Time Ultrasonic; Kiểu kẹp ngoài (Clamp-On) di động không xâm lấn |
| Kích thước đường ống hỗ trợ |
Dải cực rộng từ DN15 đến DN5000 (Tương đương từ 1/2" đến 200") |
| Nhiệt độ lưu chất giới hạn |
Chịu đựng nhiệt độ môi chất chất lỏng tối đa lên tới 120°C (248°F) |
| Nguồn điện & Thời gian chạy pin |
Tích hợp pin khối sạc lại Lithium-ion; Cho thời lượng vận hành liên tục lên tới 11 giờ cho mỗi lần sạc đầy |
| Giao thức liên kết truyền dữ liệu |
Cổng cáp USB tiêu chuẩn kết hợp tùy chọn mạng không dây Bluetooth® thông minh |
4. Phạm Vi Ứng Dụng & Lợi Ích Thực Tế Tại Hiện Trường
SonoPro® Model S34 loại bỏ hoàn toàn các cấu trúc mài mòn cơ học cơ khí, mang lại độ bền bỉ cao vượt trội cho công tác kiểm tra kỹ thuật lưu động:
- Kiểm soát mạng lưới HVAC điều hòa: Đo lưu lượng nước nóng, nước lạnh Chiller, kiểm tra hiệu suất nhiệt hệ thống và đo đạc chỉ số BTU BTU điện năng tiêu hao.
- Hạ tầng xử lý & Cấp thoát nước: Khảo sát, kiểm tra nhanh hiệu suất lưu lượng của các trạm bơm tăng áp, hệ thống phân phối mạng lưới nước sạch.
- Quy trình dây chuyền nhà máy hóa chất: Đo kiểm các dòng hóa chất lỏng quá trình, dung môi ăn mòn từ bên ngoài mà không lo ngại hư hại cảm biến.
- Ngành thực phẩm, đồ uống & CIP: Thích hợp cho việc định lượng nước tinh khiết, dòng sữa, kiểm tra hiệu quả làm sạch hệ thống CIP yêu cầu tiêu chuẩn an toàn vi sinh.
- Bảo trì hệ thống & Kiểm định độc lập: Công cụ lý tưởng cho các kỹ sư khảo sát dòng chảy, đối chiếu chênh lệch sai số giữa các đồng hồ đo cũ và đánh giá hiệu suất thiết bị toàn diện.
FAQ — Câu Hỏi Thường Gặp Về SonoPro® Model S34
Đồng hồ siêu âm SonoPro® S34 có đòi hỏi phải cắt đường ống khi triển khai đo không?
Hoàn toàn không. Thiết bị sử dụng hệ thống đầu dò công nghệ Clamp-On gá kẹp từ bên ngoài thành ống. Quy trình lắp đặt diễn ra nhanh chóng, hoàn toàn không can thiệp kết cấu cơ khí, bảo toàn áp lực đường ống và không làm dừng dây chuyền sản xuất.
Thiết bị có tích hợp tính năng tính toán công suất tiêu hao năng lượng BTU không?
Có. Khi được liên kết đồng bộ với hệ thống cảm biến nhiệt độ gắn ngoài RTD, bộ vi xử lý của SonoPro® S34 tự động kích hoạt thuật toán tính toán năng lượng nhiệt lượng tiêu thụ BTU, hỗ trợ đắc lực cho công tác kiểm toán năng lượng HVAC.
Thời lượng vận hành của khối pin sạc tích hợp trong máy kéo dài bao lâu?
Được trang bị khối pin sạc công nghệ Lithium-ion cao cấp, SonoPro® S34 cho thời lượng vận hành liên tục độc lập ngoài hiện trường lên tới 11 giờ đồng hồ cho mỗi lần sạc đầy, đáp ứng trọn vẹn tiến độ khảo sát ngày dài của kỹ sư.
Kết Luận
VorTek SonoPro® Portable Professional Series Ultrasonic Flow Meter Model S34 là giải pháp công nghệ đo dòng chảy cầm tay đỉnh cao cho công tác kiểm tra, bảo trì lưu động. Sự kết hợp hoàn chỉnh giữa kiến trúc Clamp-On không xâm lấn, dải đo đa thông số (lưu lượng khối lượng, thể tích, nhiệt độ, BTU), bộ nhớ ghi lưu lịch sử vận hành thông minh và phần mềm đồ họa SonoConfig™ giúp thiết bị trở thành trợ thủ đắc lực nâng cao độ chính xác kiểm soát, giảm thiểu chi phí triển khai và tối ưu hóa hiệu năng đo lường công nghiệp toàn diện.
LTD AUTOMATION - PORTABLE ULTRASONIC MEASUREMENT SOLUTIONS
Tư Vấn Giải Pháp Kỹ Thuật & Cung Cấp Thiết Bị Đo Siêu Âm Cầm Tay VorTek S34 Chính Hãng
Hãy liên hệ với đội ngũ kỹ sư ứng dụng của LTD Automation ngay hôm nay để nhận tư vấn giải pháp cấu hình đầu dò, quy trình khảo sát đối chiếu hiện trường và nhận báo giá tốt nhất cho doanh nghiệp của bạn.
