TỔNG QUAN VỀ NGUYÊN LÝ HOẠT ĐỘNG CỦA TURBOPRO® PRO-TI™
Khi lưu chất dịch chuyển qua đồng hồ, dòng chảy tác động làm quay cánh tuabin. Cảm biến từ trường thu nhận tốc độ quay của tuabin để bộ vi xử lý chuyển đổi thành vận tốc dòng chảy và tính toán lưu lượng thể tích chính xác. Đối với các phiên bản tích hợp cảm biến nhiệt độ và áp suất, bộ xử lý tiếp tục thực hiện thuật toán bù trừ mật độ thời gian thực để xuất ra giá trị lưu lượng khối lượng (Mass Flow) và mức tiêu thụ năng lượng (BTU). Thiết bị đo đạc hiệu quả cho chất lỏng, khí và hơi, tuy nhiên không khuyến nghị ứng dụng cho lưu chất đa pha (Multi-phase Fluids).
1. Biến Số Đo Lường & Khả Năng Đáp Ứng Môi Chất
Model Pro-TI™ đem lại giải pháp thu thập dữ liệu đa biến, giúp kiểm soát trạng thái lưu chất một cách chặt chẽ và an toàn tuyệt đối:
📊 Đo Đồng Thời Đa Biến Giám sát đồng thời các thông số: lưu lượng thể tích, lưu lượng khối lượng, nhiệt độ, áp suất, mật độ và năng lượng BTU. Nhà máy hoàn toàn không cần đầu tư thêm các cảm biến phụ trợ rời rạc trên đường ống.
🧪 Ứng Dụng Môi Chất Rộng Làm việc xuất sắc với nước, dầu, khí nén, khí tự nhiên, hơi bão hòa và hơi quá nhiệt. Toàn bộ cấu phần tiếp xúc dòng chảy chế tạo từ vật liệu Inox 316L Stainless Steel cao cấp chịu ăn mòn vượt trội.
2. Đặc Điểm Nổi Bật Của TurboPro® Inline
🎯 Độ Nhạy Cao & Dải Đo Rộng
Sở hữu rotor tuabin nhạy bén đem lại khả năng đo đạc chuẩn xác ngay cả ở dải lưu lượng thấp, dải đo rộng (Rangeability) lên đến 17:1 với độ lặp lại tuyệt vời cho các quy trình kiểm soát tinh vi.
⚡ Quản Lý Năng Lượng Chuyên Sâu
Đóng vai trò là một BTU Meter thực thụ, tính toán công suất tiêu hao năng lượng cho dòng hơi nước công nghệ, hệ thống dầu truyền nhiệt hoặc nước nóng lạnh tuần hoàn HVAC.

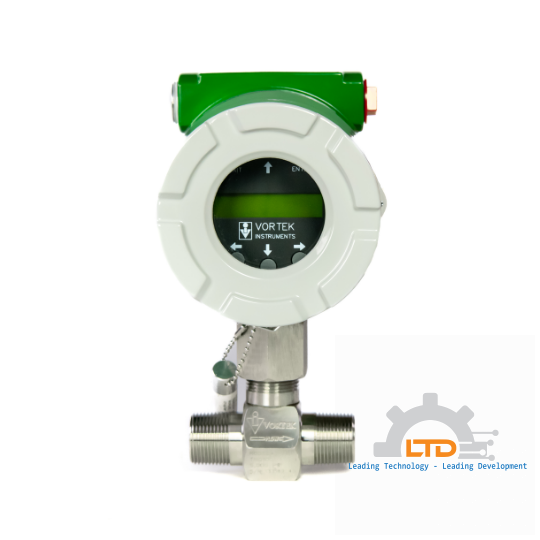

🎛️ Thao Tác Bút Từ (Magnetic Wand)
Màn hình LCD 2 dòng x 16 ký tự hỗ trợ xoay góc 90°, cho phép kỹ thuật viên cấu hình trực tiếp ngoài hiện trường bằng bút từ thông minh mà không cần mở nắp chống cháy nổ của thiết bị.
3. Thông Số Kỹ Thuật Chi Tiết Phần Cứng
| Thông số cấu phần |
Chi tiết kỹ thuật tiêu chuẩn Model Pro-TI™ |
| Kích thước đường ống hỗ trợ |
Lắp đặt inline; Thích ứng các đường ống cỡ nhỏ từ DN10 (3/8") đến DN300 (12") |
| Dải nhiệt độ lưu chất vận hành |
Phiên bản chịu nhiệt cao chuyên dụng hoạt động bền bỉ từ -267°C đến 454°C |
| Áp suất làm việc tối đa |
Cấu trúc phần cứng siêu bền chịu được áp lực cực cao lên đến 20.000 psig |
| Giao thức truyền thông công nghiệp |
Hỗ trợ ngõ ra 4–20 mA, Pulse, Relay Alarm; Tích hợp HART (tiêu chuẩn), Modbus, BACnet và tùy chọn Ethernet/IP |
| Tùy chọn khối điện tử từ xa |
Remote Electronics cho phép tách rời bộ hiển thị khỏi vùng rung động mạnh hoặc nhiệt độ cao |
4. Phạm Vi Ứng Dụng & Lợi Ích Thực Tế
Thiết bị đáp ứng trọn vẹn các tiêu chuẩn kiểm soát chất lượng khắt khe trong nhiều ngành công nghiệp trọng điểm:
- Nhà máy hóa chất & Quy trình: Giám sát chính xác lưu lượng các dòng hóa chất lỏng, dung môi pha trộn, kiểm soát chặt chẽ thông số quá trình sản xuất.
- Công nghiệp Dầu khí: Đo đạc dòng lưu chất khí tự nhiên, dầu tinh luyện, các khí công nghiệp phụ trợ công suất lớn.
- Năng lượng & Lò hơi trung tâm: Quản lý lưu lượng hơi bão hòa, hơi quá nhiệt phân phối, giám sát hiệu suất vận hành của các cụm lò hơi.
- Hạ tầng HVAC & Quản lý tòa nhà: Đo đạc nước nóng, nước lạnh tuần hoàn, quản lý mức độ tiêu hao nhiệt năng thời gian thực.
- Ngành thực phẩm và đồ uống: Ứng dụng giám sát dòng nước sạch, các chất lỏng quy trình và đáp ứng tốt hệ thống súc rửa CIP.
FAQ — Câu Hỏi Thường Gặp Về Model Pro-TI™
TurboPro® Inline có đo được lưu lượng khối lượng (Mass Flow) trực tiếp không?
Có. Khi lựa chọn phiên bản tích hợp đầy đủ tổ hợp cảm biến nhiệt độ RTD và cảm biến áp suất, thiết bị sẽ tự động thực hiện các thuật toán số hóa để tính toán trực tiếp lưu lượng khối lượng, mật độ lưu chất và xuất dữ liệu BTU năng lượng một cách độc lập.
Lưu lượng kế Pro-TI™ có thể ứng dụng cho môi chất hơi nước nhiệt độ cao không?
Hoàn toàn có thể. Thiết bị hỗ trợ đo hơi bão hòa và hơi quá nhiệt một cách bền bỉ. Với phiên bản cấu cứng chịu nhiệt độ cao chuyên dụng, đồng hồ có khả năng chịu đựng dải nhiệt làm việc khắc nghiệt từ -267°C lên đến 454°C.
Thiết bị có hoạt động ổn định trong các môi trường chất lỏng hỗn hợp đa pha không?
Không khuyến nghị. VorTek Instruments lưu ý người sử dụng tuyệt đối không áp dụng Model Pro-TI™ cho các loại lưu chất đa pha (Multi-phase Fluids) để tránh gây sai số phép đo cơ khí và làm giảm tuổi thọ vận hành của rotor tuabin.
Kết Luận
VorTek TurboPro® Inline Turbine Flow Meter (Model Pro-TI™) là giải pháp công nghệ đo dòng chảy đa biến hiện đại, mang lại năng lực kiểm soát lưu lượng và năng lượng đỉnh cao cho doanh nghiệp. Việc hội tụ năng lực đo đa thông số, dải đo rộng nhạy bén ở lưu tốc thấp kết hợp cấu trúc phần cứng bền bỉ chịu áp lực cao lên đến 20.000 psig giúp thiết bị vận hành ổn định tối ưu, đơn giản hóa quy trình tích hợp mạng lưới DCS, PLC, SCADA và BMS, mang lại hiệu quả kinh tế lâu dài cho nhà máy.
